株式会社ナベヤ

2面イケール E-9159_TBS04S-22060

お気に入りに追加
メーカー 株式会社ナベヤ
分類 治具ベース

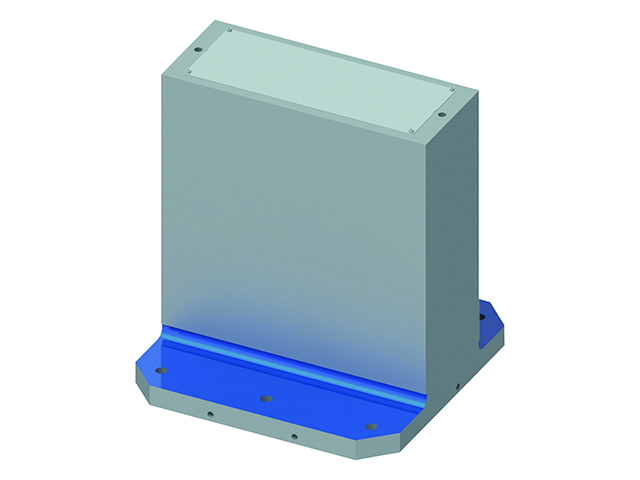

製品名 2面イケール E-9159_TBS04S-22060

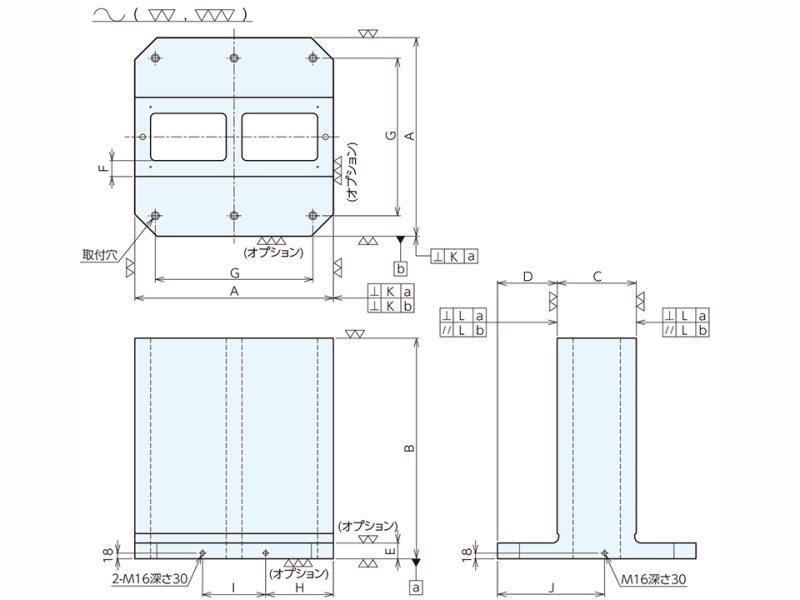

A (mm)
400
B (mm)
600
C (mm)
225.8
D (mm)
87.1
E (mm)
40
F (mm)
50
G (mm)
320
H (mm)
145
I (mm)
110
J (mm)
225
K(直角度)
0.02/300
L(直角度)
0.02/300
大きさ (mm)
W : 400 D : 400 H : 600
質量(kg)
278
取付穴径
φ : 18
取付穴数
4
備考
・A×Aがベース寸法、Cはポスト巾です。
