4面イケール E-9159_TBS06-30060

お気に入りに追加

お問い合わせ

カタログをダウンロード

メーカー	株式会社ナベヤ
分類	治具ベース
製品名	4面イケール E-9159_TBS06-30060

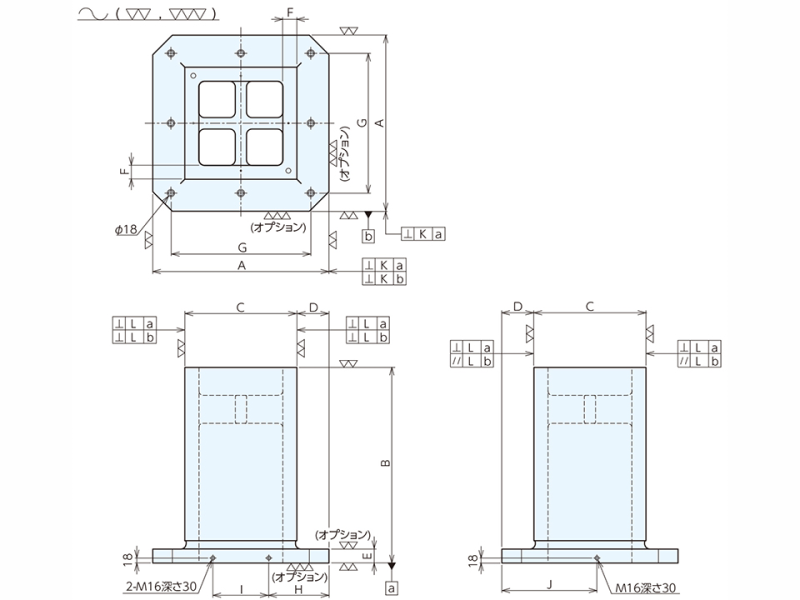

A (mm)	630
B (mm)	600
C (mm)	300.8
D (mm)	164.6
E (mm)	50
F (mm)	50
G (mm)	500
H (mm)	215
I (mm)	200
J (mm)	340
K(直角度)	0.02/300
L(直角度)	0.02/300
大きさ (mm)	W : 630 D : 630 H : 600
質量(kg)	336
取付穴径	φ : 18
取付穴数	8
備考	・A×Aがベース寸法、Cはポスト巾です。
メーカーHP

お問い合わせ

カタログをダウンロード
