3面イケール E-9159_TBT05S-35055

お気に入りに追加

お問い合わせ

カタログをダウンロード

メーカー	株式会社ナベヤ
分類	治具ベース

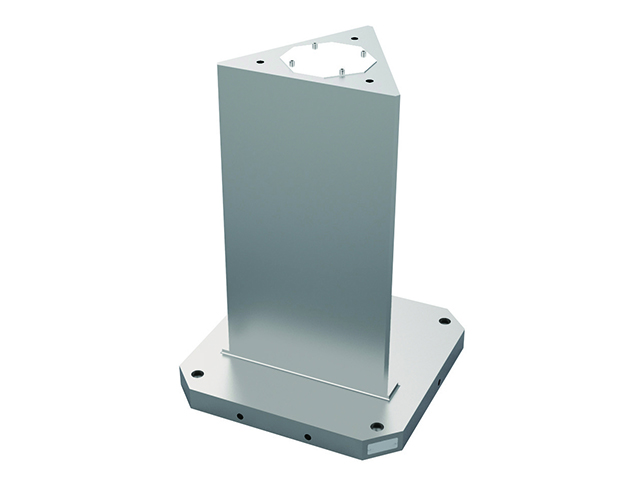

製品名	3面イケール E-9159_TBT05S-35055

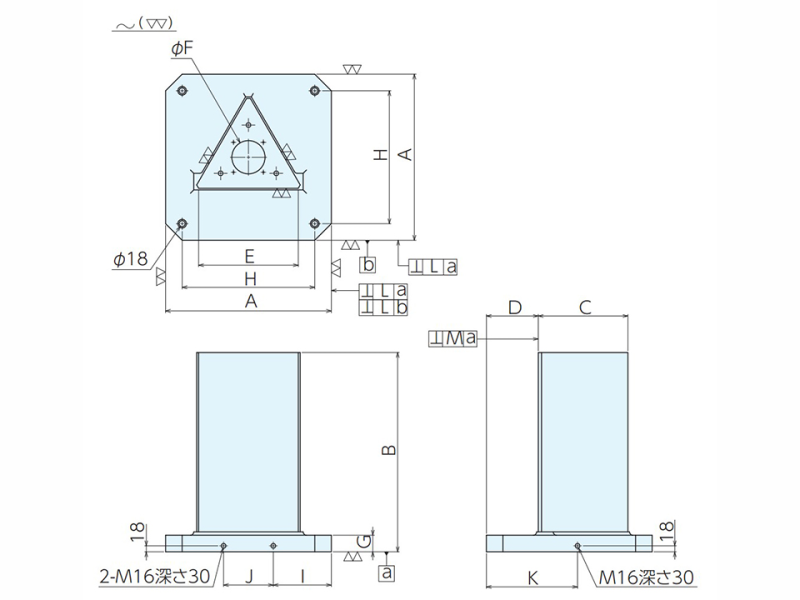

A (mm)	500
B (mm)	550
C (mm)	313.6
D (mm)	142.1
E (mm)	350.6
F (mm)	120
G (mm)	50
H (mm)	400
I (mm)	175
J (mm)	150
K (mm)	275
L(直角度)	0.02/300
M(直角度)	0.02/300
大きさ (mm)	W : 500 D : 313.6 H : 550
質量(kg)	264
取付穴数	4
備考	・A×Aがベース寸法、Cはポスト巾です。
