株式会社ナベヤ

2面イケール E-9159_TGV08S-30080

お気に入りに追加

お問い合わせ

カタログをダウンロード

メーカー	株式会社ナベヤ
分類	治具ベース
製品名	2面イケール E-9159_TGV08S-30080

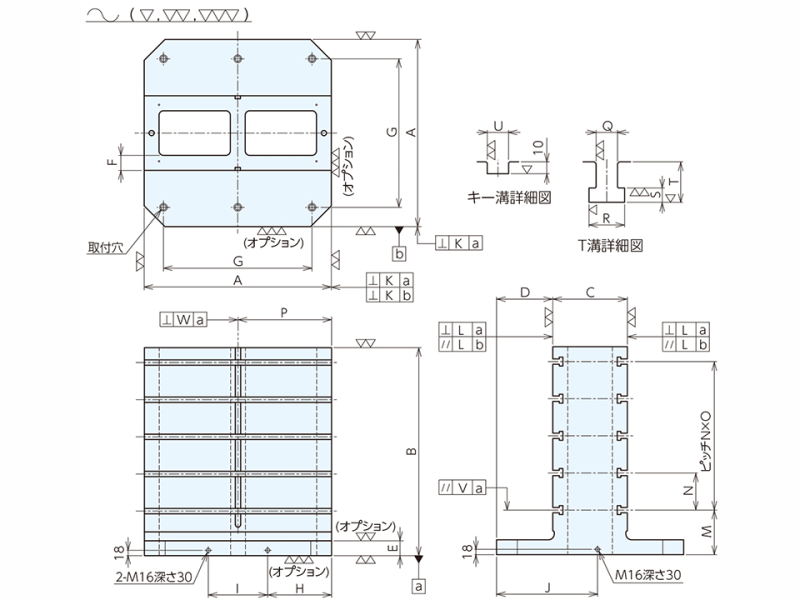

A (mm)	800
B (mm)	800
C (mm)	301
D (mm)	249.5
E (mm)	50
F (mm)	50
G (mm)	640
H (mm)	265
I (mm)	270
J (mm)	425
K(直角度)	0.02/300
L(直角度)	0.01/100
M (mm)	150
N (mm)	150
O (mm)	4
P (mm)	400
Q (mm)	18(H8)
R (mm)	30
S (mm)	12
T (mm)	34
U (mm)	18(H8)
V (mm)	0.1
W (mm)	0.12
大きさ (mm)	W : 800 D : 800 H : 800
質量(kg)	748
取付穴径	φ : 18
取付穴数	6
備考	・A×Aがベース寸法、Cはポスト巾です。
