メーカー	株式会社ナベヤ
分類	治具ベース

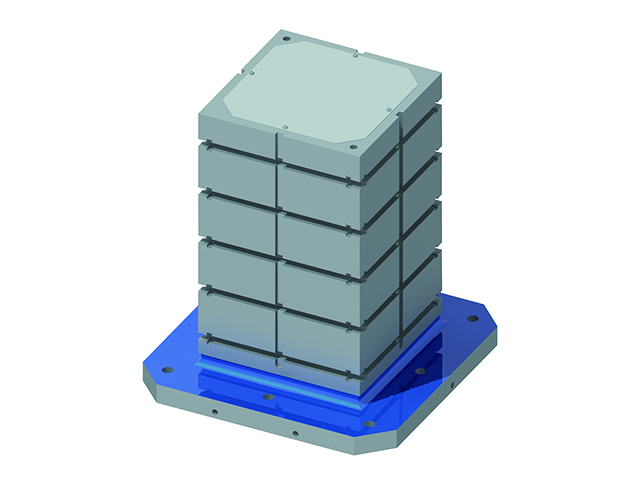

製品名	4面イケール E-9159_TGV10-60105

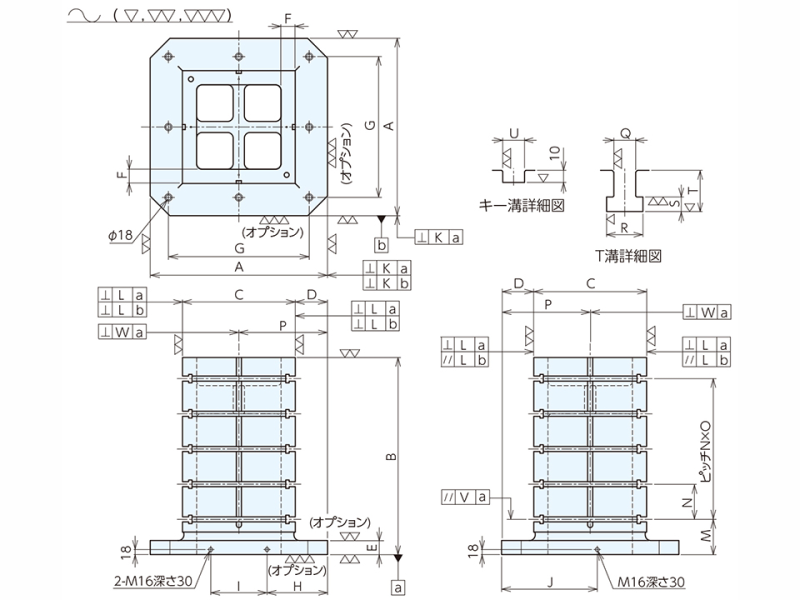

A (mm)	1000
B (mm)	1050
C (mm)	601
D (mm)	199.5
E (mm)	60
F (mm)	65
G (mm)	図中
H (mm)	335
I (mm)	330
J (mm)	525
K(直角度)	0.02/300
L(直角度)	0.01/100
M (mm)	160
N (mm)	160
O (mm)	5
P (mm)	500
Q (mm)	22(H8)
R (mm)	37
S (mm)	22
T (mm)	37
U (mm)	16(H8)
V (mm)	0.12
W (mm)	0.12
大きさ (mm)	W : 1000 D : 1000 H : 1050
質量(kg)	1579
取付穴径	φ : 22
取付穴数	10

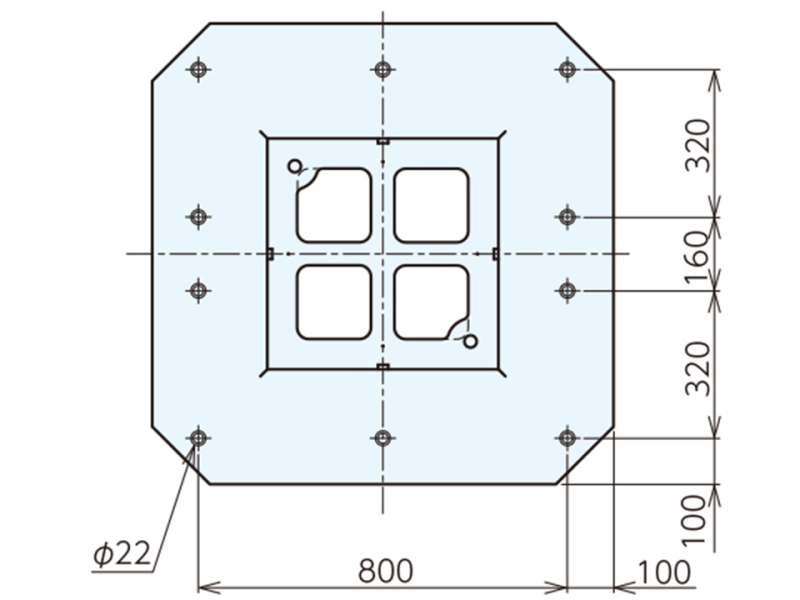

備考	・A×Aがベース寸法、Cはポスト巾です。・ベース各寸法は図を参照してください。
