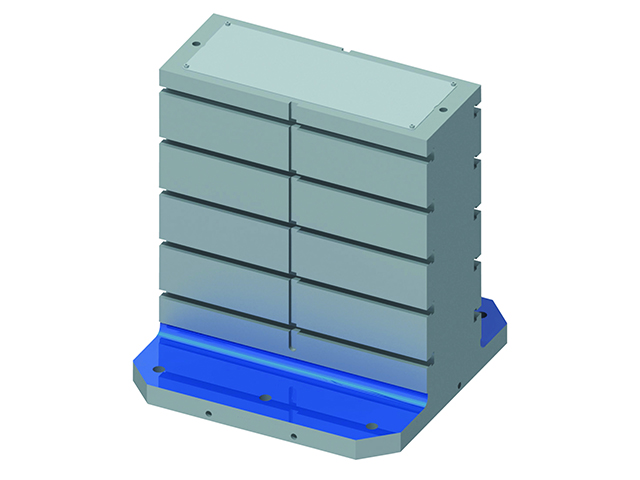

製品名	2面イケール E-9159_TGV10S-30080

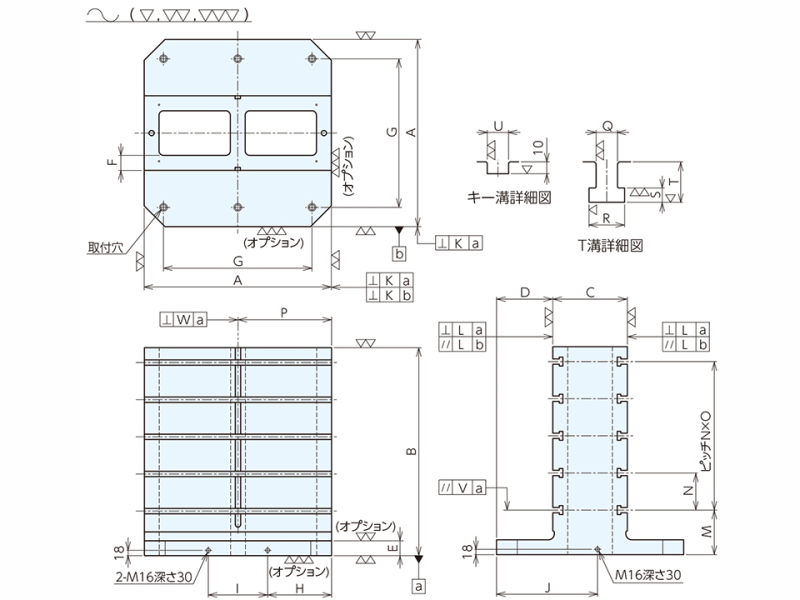

A (mm)	1000
B (mm)	800
C (mm)	301
D (mm)	349.5
E (mm)	55
F (mm)	65
G (mm)	800
H (mm)	335
I (mm)	330
J (mm)	525
K(直角度)	0.02/300
L(直角度)	0.01/100
M (mm)	160
N (mm)	135
O (mm)	4
P (mm)	500
Q (mm)	22(H8)
R (mm)	37
S (mm)	16
T (mm)	43
U (mm)	22(H8)
V (mm)	0.12
W (mm)	0.12
大きさ (mm)	W : 1000 D : 1000 H : 800
質量(kg)	1184
取付穴径	φ : 22
取付穴数	6
備考	・A×Aがベース寸法、Cはポスト巾です。
