2面イケール E-9159_TPH04S-20045

お気に入りに追加

お問い合わせ

カタログをダウンロード

メーカー	株式会社ナベヤ
分類	治具ベース

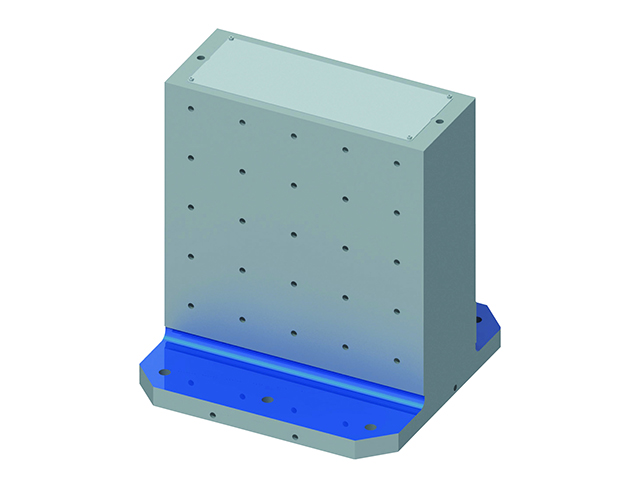

製品名	2面イケール E-9159_TPH04S-20045

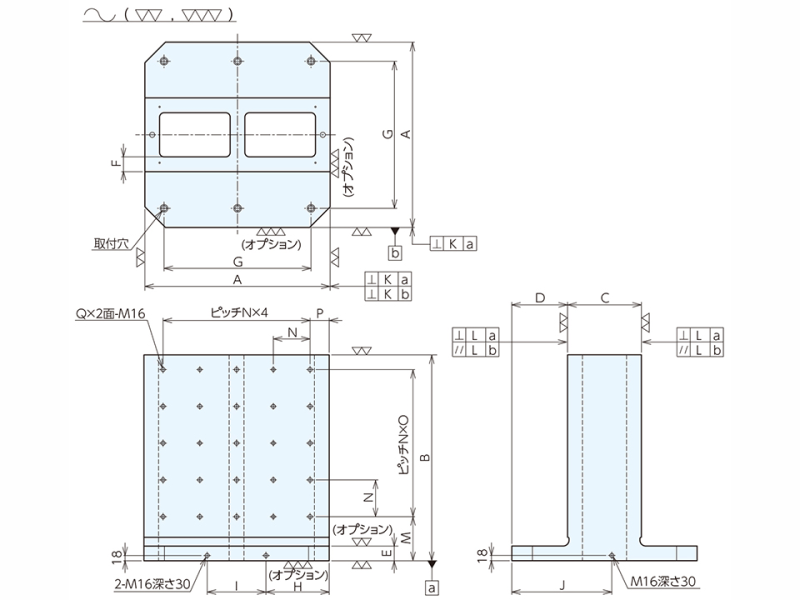

A (mm)	400
B (mm)	450
C (mm)	200.8
D (mm)	99.6
E (mm)	40
F (mm)	50
G (mm)	320
H (mm)	145
I (mm)	110
J (mm)	225
K(直角度)	0.02/300
L(直角度)	0.02/300
M (mm)	100
N (mm)	75
O (mm)	4
P (mm)	50
Q (mm)	25
大きさ (mm)	W : 400 D : 400 H : 450
質量(kg)	203
取付穴数	4
備考	・A×Aがベース寸法、Cはポスト巾です。
