株式会社ナベヤ

4面イケール E-9159_TPH05-35055

お気に入りに追加

お問い合わせ

カタログをダウンロード

メーカー	株式会社ナベヤ
分類	治具ベース

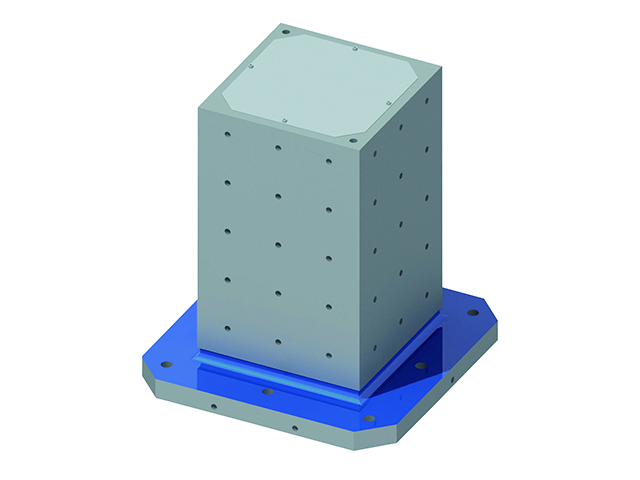

製品名	4面イケール E-9159_TPH05-35055
A (mm)	500
B (mm)	550
C (mm)	350.8
D (mm)	74.6
E (mm)	50
F (mm)	50
G (mm)	400
H (mm)	175
I (mm)	150
J (mm)	275
K(直角度)	0.02/300
L(直角度)	0.02/300
M (mm)	150
N (mm)	100
O (mm)	3
P (mm)	150
Q (mm)	12
大きさ (mm)	W : 500 D : 500 H : 550
質量(kg)	293
取付穴数	4
備考	・A×Aがベース寸法、Cはポスト巾です。
