株式会社ナベヤ

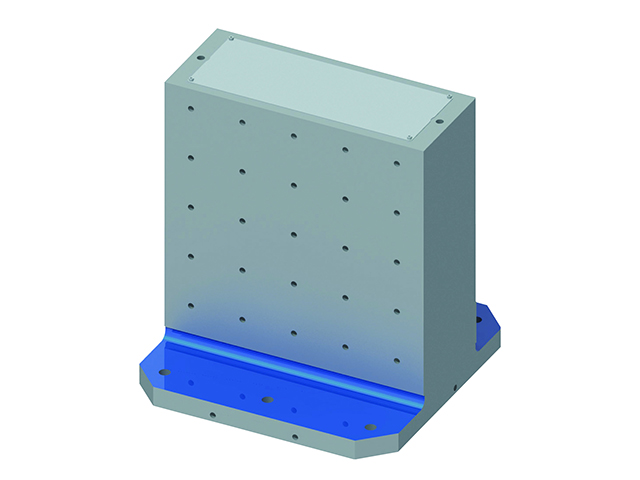

2面イケール E-9159_TPH06S-30070

お気に入りに追加

お問い合わせ

カタログをダウンロード

メーカー	株式会社ナベヤ
分類	治具ベース
製品名	2面イケール E-9159_TPH06S-30070
A (mm)	630
B (mm)	700
C (mm)	301
D (mm)	164.5
E (mm)	50
F (mm)	50
G (mm)	500
H (mm)	215
I (mm)	200
J (mm)	340
K(直角度)	0.02/300
L(直角度)	0.02/300
M (mm)	150
N (mm)	125
O (mm)	4
P (mm)	65
Q (mm)	25
大きさ (mm)	W : 630 D : 630 H : 700
質量(kg)	550
取付穴数	6
備考	・A×Aがベース寸法、Cはポスト巾です。
