株式会社ナベヤ

サブテーブル E-9162MC_MCSP146

お気に入りに追加

お問い合わせ

カタログをダウンロード

メーカー	株式会社ナベヤ
分類	治具ベース

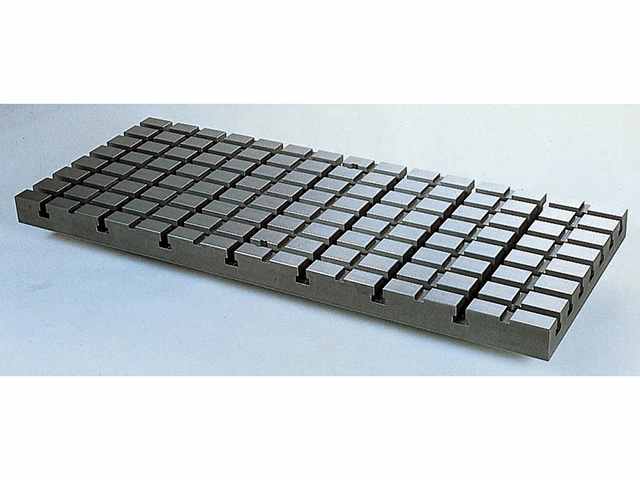

製品名	サブテーブル E-9162MC_MCSP146

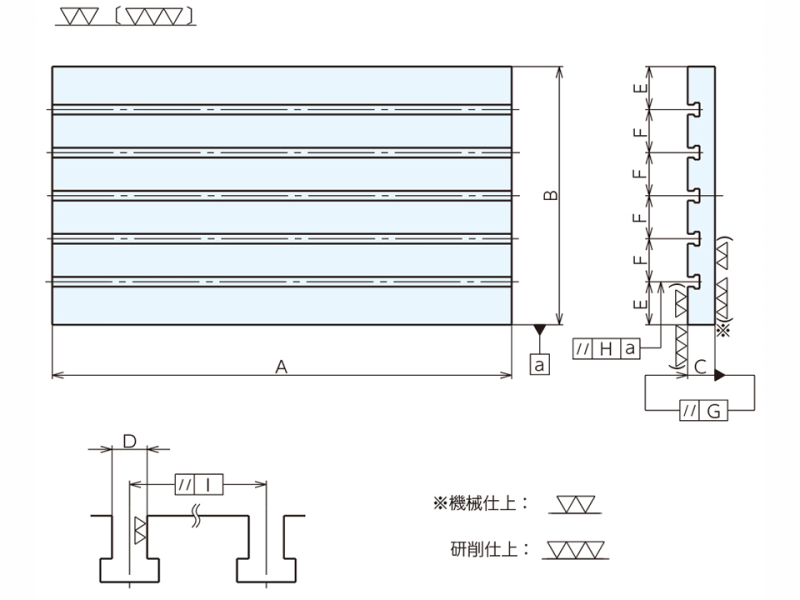

A (mm)	1400
B (mm)	680
C (mm)	95
D (mm)	18(H8)
E (mm)	120
F (mm)	110
G (mm)	0.02
H (mm)	0.05
I (mm)	0.03
仕上	研削
大きさ (mm)	W : 1400 D : 680 H : 95
質量(kg)	545
T溝本数	5
クランプ穴	ユーザー仕様
