株式会社ナベヤ

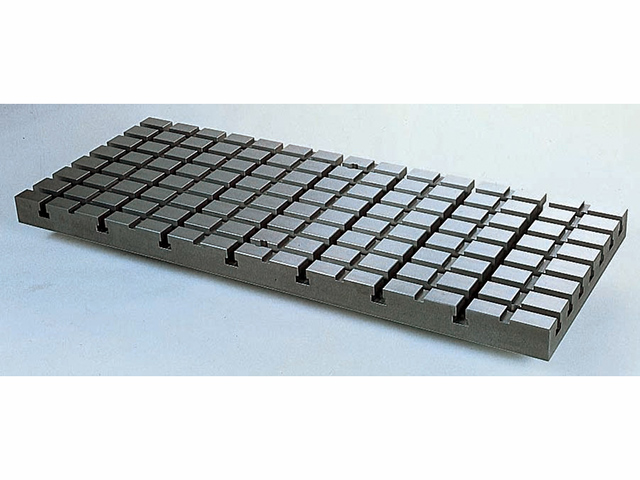

サブテーブル E-9162MC_MCSP1630

お気に入りに追加

お問い合わせ

カタログをダウンロード

メーカー	株式会社ナベヤ
分類	治具ベース
製品名	サブテーブル E-9162MC_MCSP1630

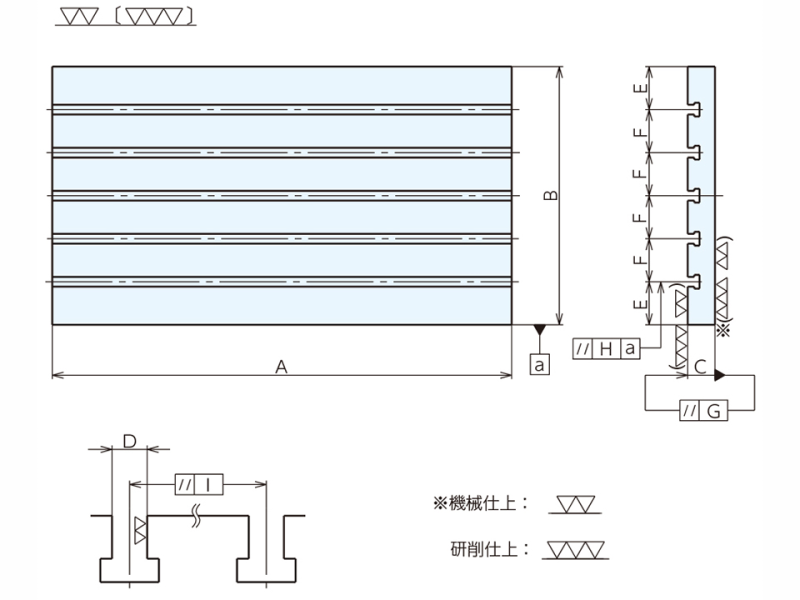

A (mm)	3000
B (mm)	1500
C (mm)	250
D (mm)	ユーザー仕様
G (mm)	0.14
H (mm)	0.15
I (mm)	0.1
仕上	機械
大きさ (mm)	W : 3000 D : 1500 H : 250
T溝本数	ユーザー仕様
クランプ穴	ユーザー仕様
