株式会社ナベヤ

サブテーブル E-9162_SBP0855T

お気に入りに追加

お問い合わせ

カタログをダウンロード

メーカー	株式会社ナベヤ
分類	治具ベース

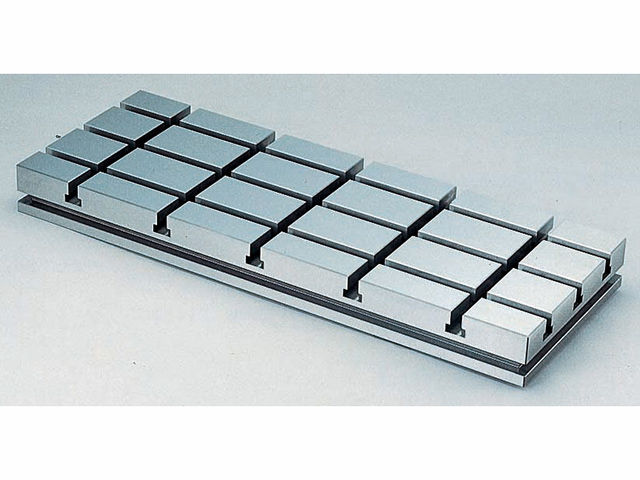

製品名	サブテーブル E-9162_SBP0855T

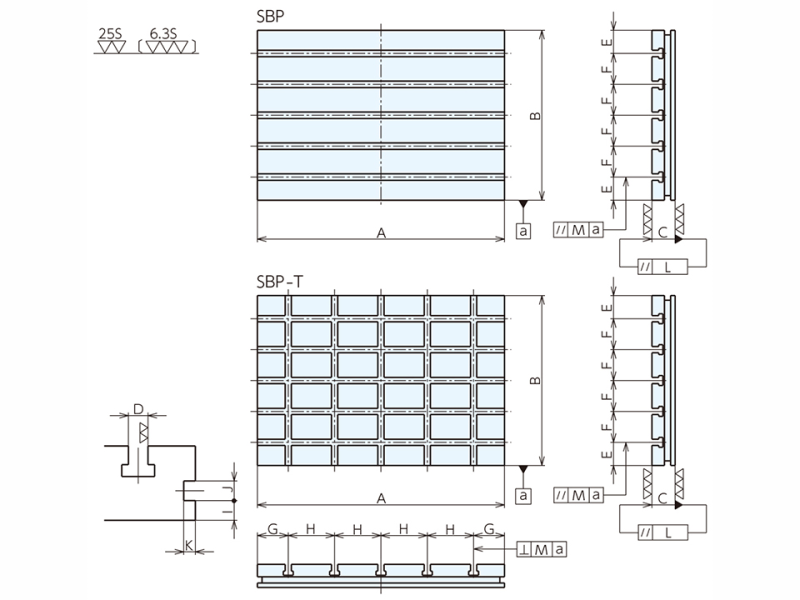

A (mm)	800
B (mm)	550
C (mm)	75
D (mm)	18(H8)
E (mm)	75
F (mm)	100
G (mm)	100
H (mm)	150
I (mm)	17
J (mm)	17
K (mm)	15
L (mm)	0.02
M (mm)	0.05
大きさ (mm)	W : 800 D : 550 H : 75
質量(kg)	165
T溝本数	5×5
