株式会社ナベヤ

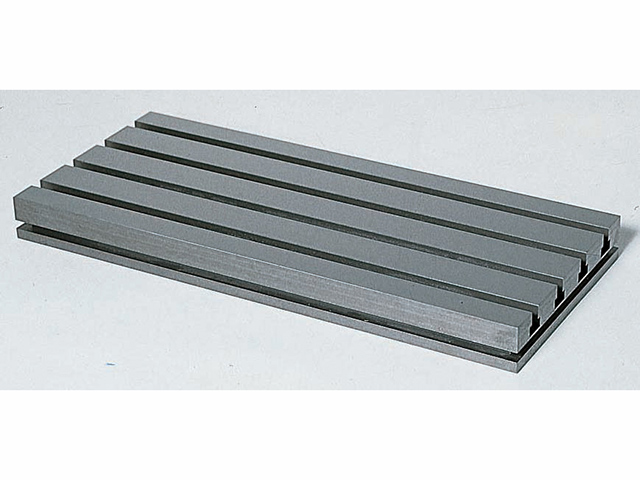

サブテーブル E-9162_SBP1570

お気に入りに追加

お問い合わせ

カタログをダウンロード

メーカー	株式会社ナベヤ
分類	治具ベース
製品名	サブテーブル E-9162_SBP1570
A (mm)	1500
B (mm)	700
C (mm)	95
D (mm)	18(H8)
E (mm)	110
F (mm)	120
I (mm)	20
J (mm)	22
K (mm)	20
L (mm)	0.02
M (mm)	0.05
大きさ (mm)	W : 1500 D : 700 H : 95
質量(kg)	551
T溝本数	5
