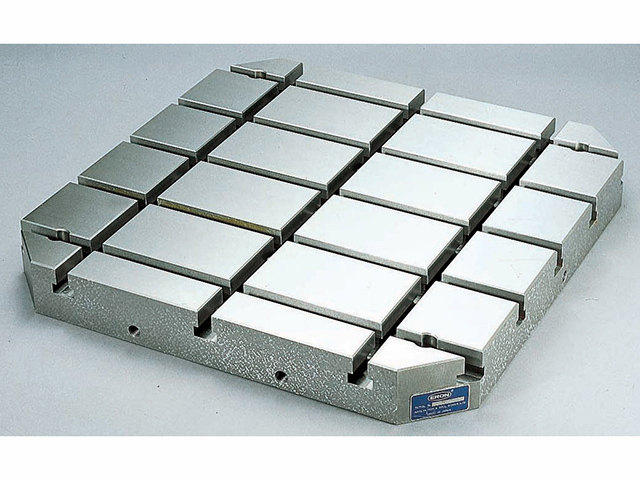

パレット E-9169_MC400P090T

お気に入りに追加

お問い合わせ

カタログをダウンロード

メーカー	株式会社ナベヤ
分類	治具ベース
製品名	パレット E-9169_MC400P090T

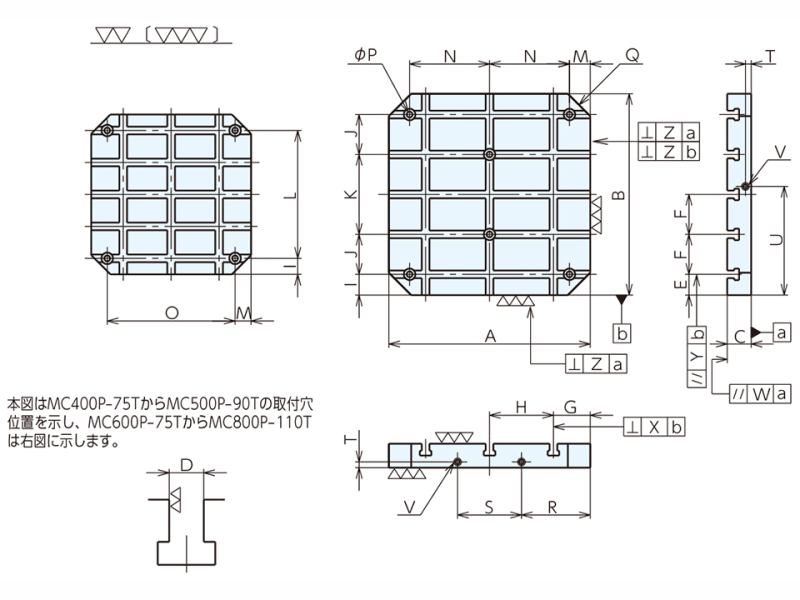

A (mm)	400
B (mm)	400
C (mm)	90
D (mm)	18(H8)
E (mm)	40
F (mm)	80
G (mm)	75
H (mm)	125
I (mm)	40
L (mm)	320
M (mm)	40
O (mm)	320
P (mm)	18
Q (mm)	C50
R (mm)	145
S (mm)	110
T (mm)	18
U (mm)	225
V (mm)	M16
W (mm)	0.02
X (mm)	0.05
Y (mm)	0.05
Z (mm)	0.01
大きさ (mm)	W : 400 D : 400 H : 90
質量(kg)	79
メーカーHP

お問い合わせ

カタログをダウンロード
