メーカー	株式会社ナベヤ
分類	治具ベース

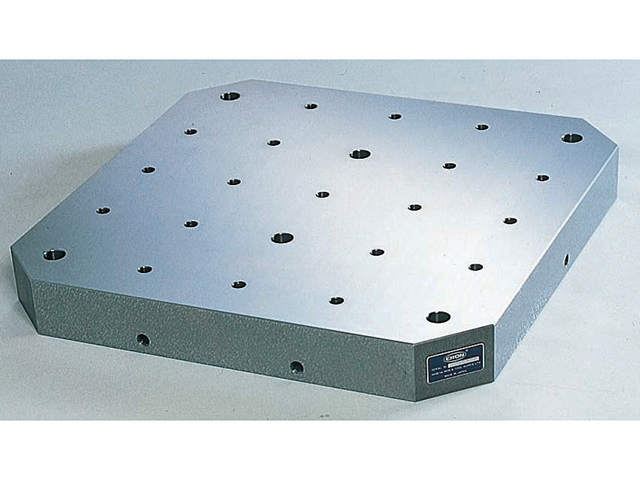

製品名	パレット E-9169_MC500P090H

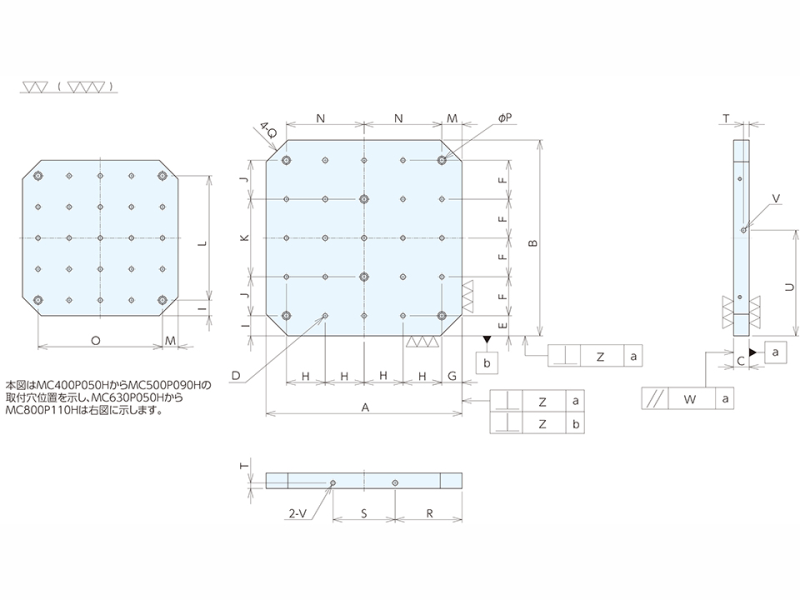

A (mm)	500
B (mm)	500
C (mm)	90
D (mm)	M16×21
E (mm)	50
F (mm)	100
G (mm)	50
H (mm)	100
I (mm)	50
L (mm)	400
M (mm)	50
O (mm)	400
P (mm)	18
Q (mm)	C60
R (mm)	175
S (mm)	150
T (mm)	18
U (mm)	275
V (mm)	M16
W (mm)	0.02
Z (mm)	0.01
大きさ (mm)	W : 500 D : 500 H : 90
質量(kg)	145
