株式会社ナベヤ

パレット E-9169_MC630P050P

お気に入りに追加

お問い合わせ

カタログをダウンロード

メーカー	株式会社ナベヤ
分類	治具ベース

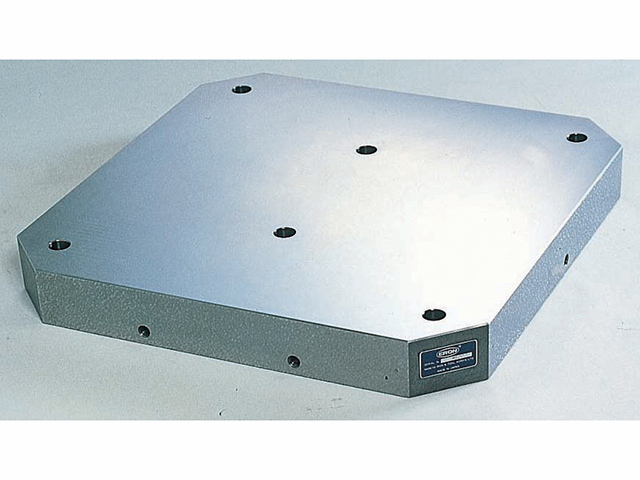

製品名	パレット E-9169_MC630P050P

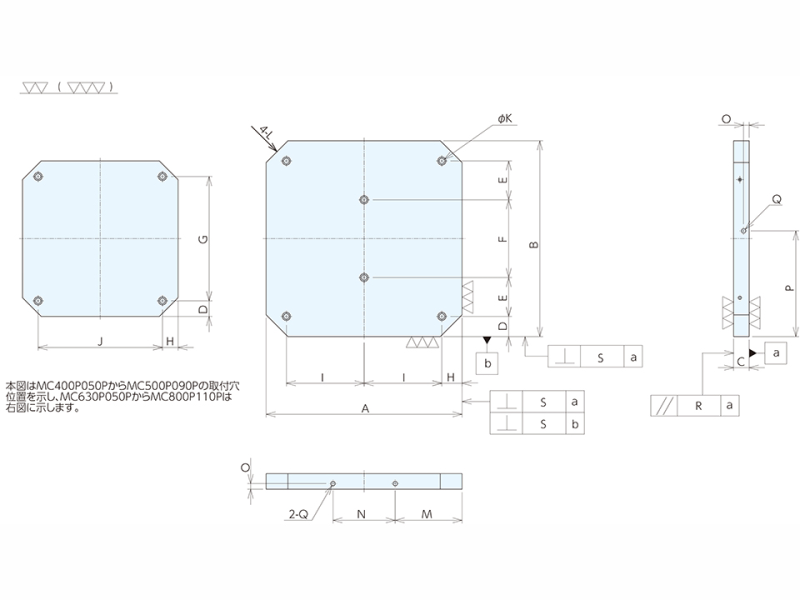

A (mm)	630
B (mm)	630
C (mm)	50
D (mm)	65
E (mm)	125
F (mm)	250
H (mm)	65
I (mm)	250
K (mm)	18
L (mm)	C70
M (mm)	215
N (mm)	200
O (mm)	18
P (mm)	340
Q (mm)	M16
R (mm)	0.02
S (mm)	0.01
大きさ (mm)	W : 630 D : 630 H : 50
質量(kg)	141
メーカーHP

お問い合わせ

カタログをダウンロード
