パレット E-9169_MC800P110T

お気に入りに追加

お問い合わせ

カタログをダウンロード

メーカー	株式会社ナベヤ
分類	治具ベース
製品名	パレット E-9169_MC800P110T

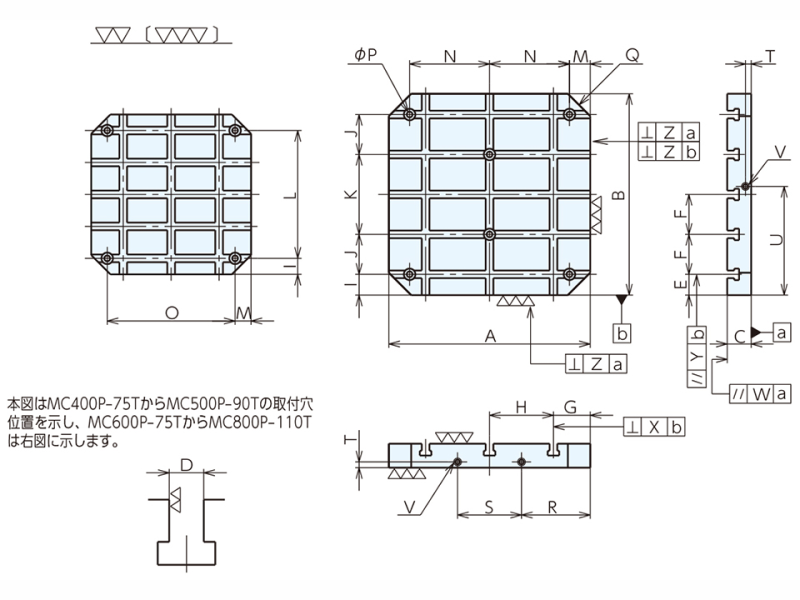

A (mm)	800
B (mm)	800
C (mm)	110
D (mm)	18(H8)
E (mm)	80
F (mm)	160
G (mm)	150
H (mm)	250
I (mm)	80
J (mm)	160
K (mm)	320
M (mm)	80
N (mm)	320
P (mm)	18
Q (mm)	C100
R (mm)	265
S (mm)	270
T (mm)	18
U (mm)	425
V (mm)	M16
W (mm)	0.02
X (mm)	0.05
Y (mm)	0.05
Z (mm)	0.01
大きさ (mm)	W : 800 D : 800 H : 110
質量(kg)	402
