株式会社ナベヤ

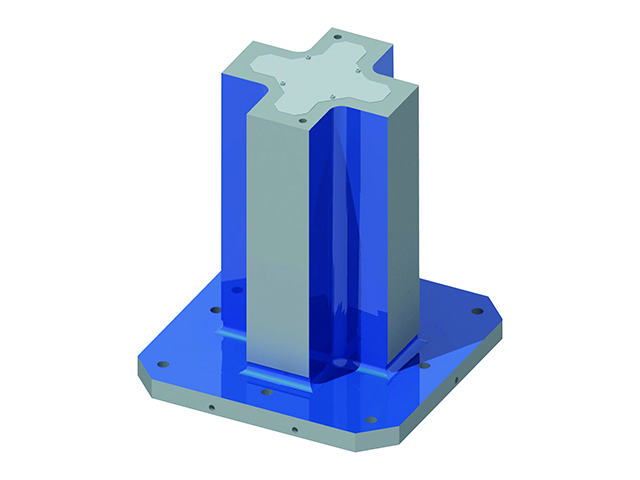

4面イケール E-9359_TJS04-30070B

お気に入りに追加

お問い合わせ

カタログをダウンロード

メーカー	株式会社ナベヤ
分類	治具ベース
製品名	4面イケール E-9359_TJS04-30070B

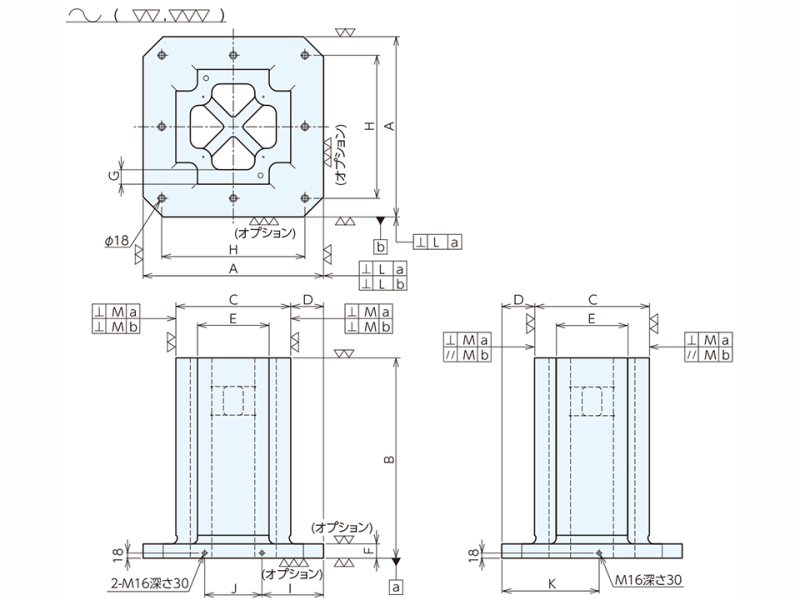

A (mm)	400
B (mm)	700
C (mm)	301
D (mm)	49.5
E (mm)	150
F (mm)	50
G (mm)	50
H (mm)	320
I (mm)	145
J (mm)	110
K (mm)	225
L(直角度)	0.02/300
M(直角度)	0.02/300
大きさ (mm)	W : 400 D : 400 H : 700
質量(kg)	292
取付穴数	4
備考	・A×Aがベース寸法、Cはポスト巾です。
