4面イケール E-9359_TJS06-45100B

お気に入りに追加

お問い合わせ

カタログをダウンロード

メーカー	株式会社ナベヤ
分類	治具ベース
製品名	4面イケール E-9359_TJS06-45100B

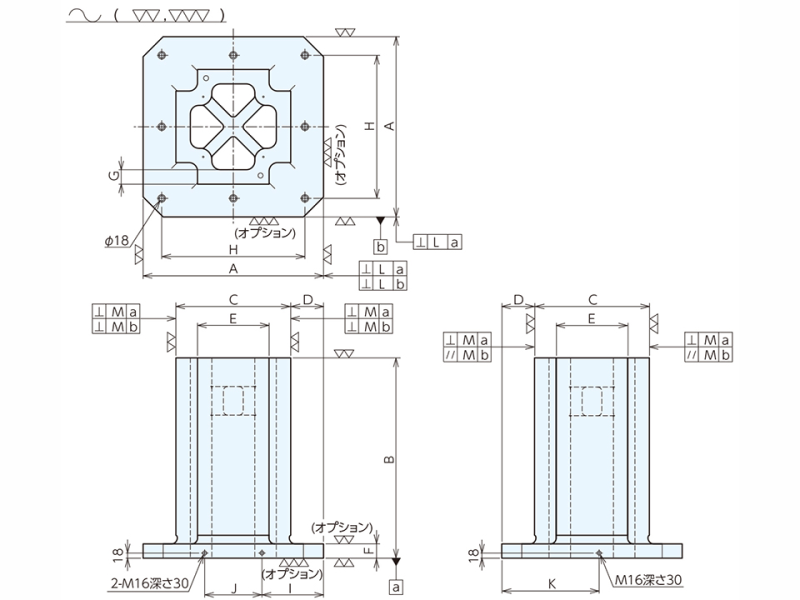

A (mm)	630
B (mm)	1000
C (mm)	451
D (mm)	89.5
E (mm)	250
F (mm)	50
G (mm)	50
H (mm)	500
I (mm)	215
J (mm)	200
K (mm)	340
L(直角度)	0.02/300
M(直角度)	0.02/300
大きさ (mm)	W : 630 D : 630 H : 1000
質量(kg)	684
取付穴数	8
備考	・A×Aがベース寸法、Cはポスト巾です。
