株式会社ナベヤ

4面イケール E-9359_TJS08-45120A

お気に入りに追加

お問い合わせ

カタログをダウンロード

メーカー	株式会社ナベヤ
分類	治具ベース
製品名	4面イケール E-9359_TJS08-45120A

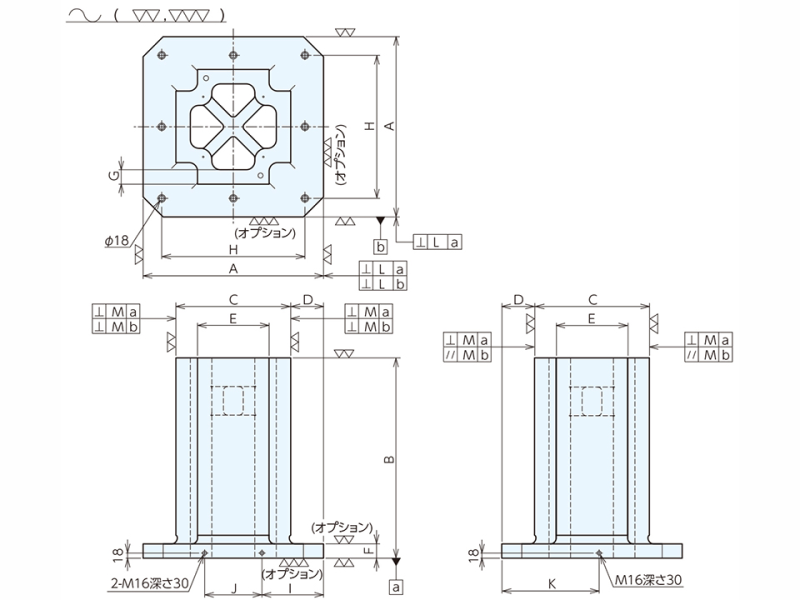

A (mm)	800
B (mm)	1200
C (mm)	451
D (mm)	174.5
E (mm)	200
F (mm)	50
G (mm)	50
H (mm)	640
I (mm)	265
J (mm)	270
K (mm)	425
L(直角度)	0.02/300
M(直角度)	0.01/100
大きさ (mm)	W : 800 D : 800 H : 1200
質量(kg)	986
取付穴数	8
備考	・A×Aがベース寸法、Cはポスト巾です。
