株式会社ナベヤ

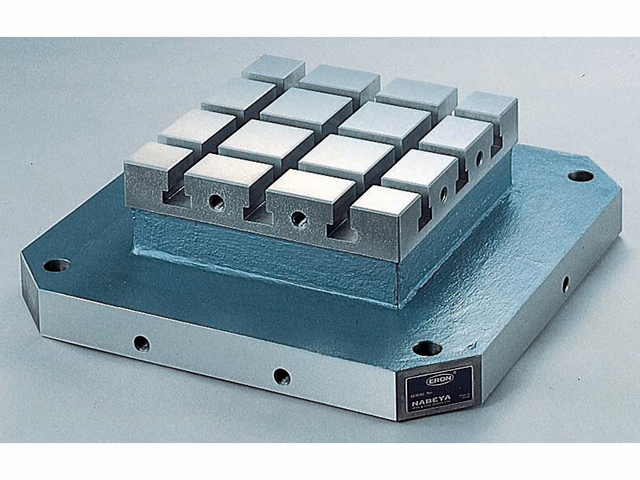

ハイトベース E-9369_HB630T

お気に入りに追加

お問い合わせ

カタログをダウンロード

メーカー	株式会社ナベヤ
分類	治具ベース
製品名	ハイトベース E-9369_HB630T

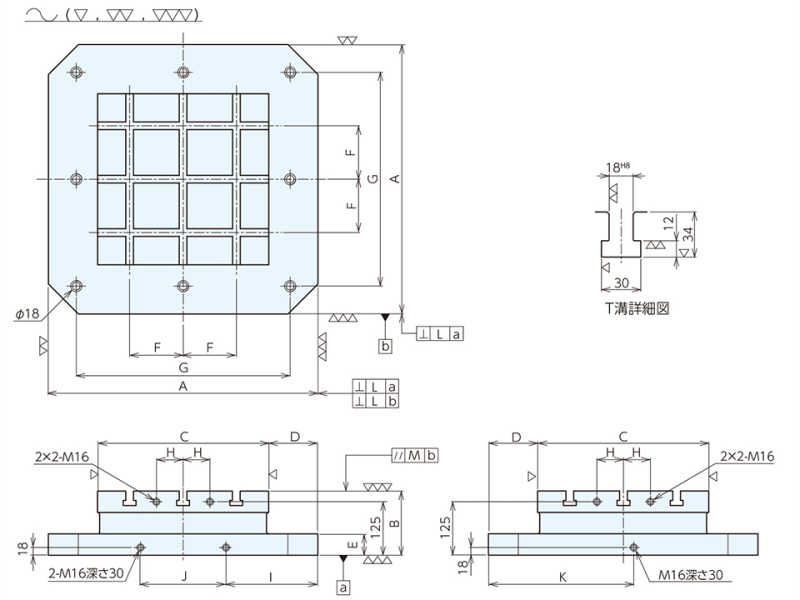

A (mm)	630
B (mm)	150
C (mm)	400
D (mm)	115
E (mm)	50
F (mm)	125
G (mm)	500
H (mm)	62.5
I (mm)	215
J (mm)	200
K (mm)	340
L(直角度)	0.01/500
M (mm)	0.02
大きさ (mm)	W : 630 D : 150 H : 400
質量(kg)	170
取付穴径	φ : 18
取付穴数	8
備考	・A×Aがベース寸法、Cはポスト巾です。
