株式会社ナベヤ

2面イケール E-9559_TOS04S-25060A

お気に入りに追加

比較リストに選択

お問い合わせ

カタログをダウンロード

メーカー	株式会社ナベヤ
分類	治具ベース

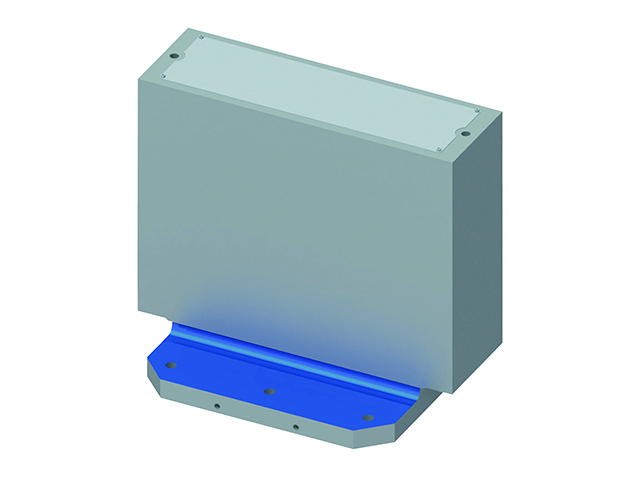

製品名	2面イケール E-9559_TOS04S-25060A

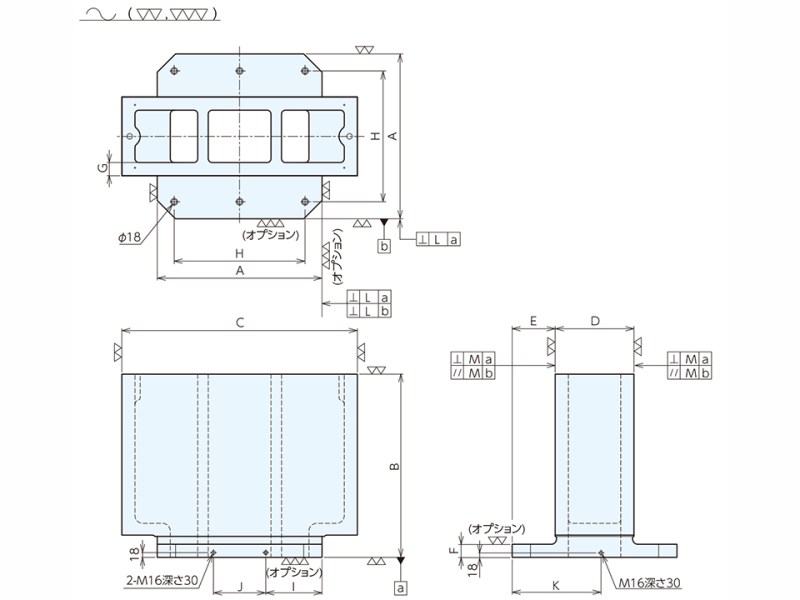

A (mm)	400
B (mm)	600
C (mm)	450
D (mm)	250.8
E (mm)	74.6
F (mm)	40
G (mm)	35
H (mm)	320
I (mm)	145
J (mm)	110
K (mm)	225
L(直角度)	0.02/300
M(直角度)	0.02/300
大きさ (mm)	W : 400 D : 450 H : 600
質量(kg)	237
取付穴数	4
備考	・A×Aがベース寸法、Dはポスト巾です。
