株式会社ナベヤ

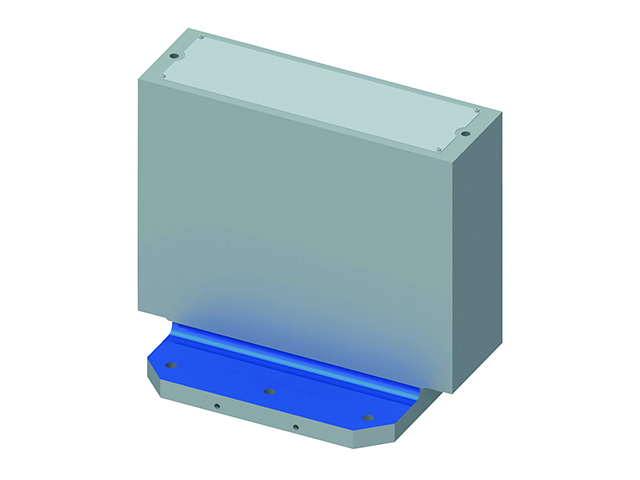

2面イケール E-9559_TOS08S-30090B

お気に入りに追加

お問い合わせ

カタログをダウンロード

メーカー	株式会社ナベヤ
分類	治具ベース
製品名	2面イケール E-9559_TOS08S-30090B

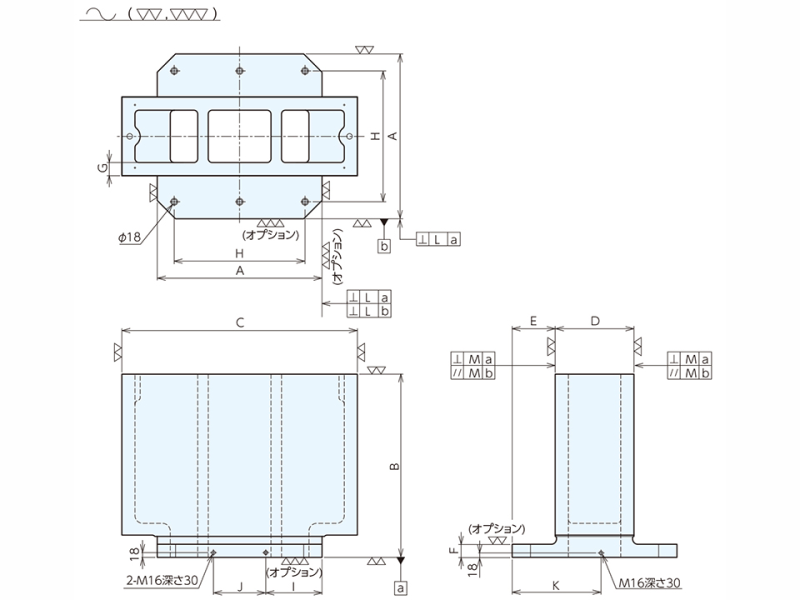

A (mm)	800
B (mm)	900
C (mm)	1100
D (mm)	301
E (mm)	249.5
F (mm)	50
G (mm)	50
H (mm)	640
I (mm)	265
J (mm)	270
K (mm)	425
L(直角度)	0.02/300
M(直角度)	0.02/300
大きさ (mm)	W : 800 D : 1100 H : 900
質量(kg)	1099
取付穴数	6
備考	・A×Aがベース寸法、Dはポスト巾です。
