株式会社ソディック

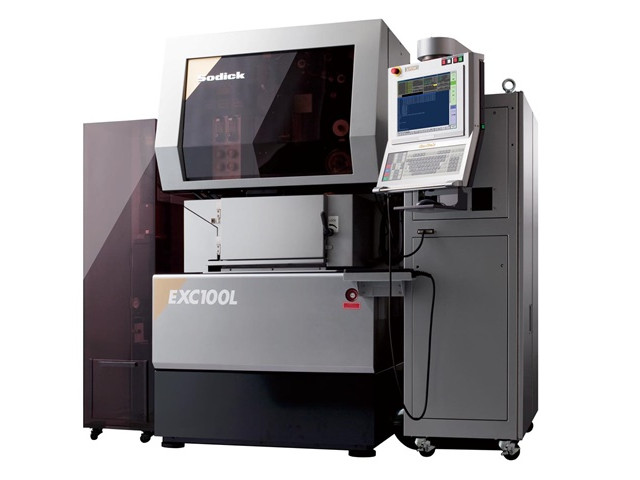

ワイヤ放電加工機EXC100L

お気に入りに追加

メーカー	株式会社ソディック
分類	ワイヤ放電加工機
製品名	ワイヤ放電加工機EXC100L
制御装置メーカー	ソディック
制御装置	LP2W
最大加工サイズ (mm)	W : 150 D : 150
加工物サイズ噴流仕様 (mm)	H : 60
加工物サイズ浸漬仕様 (mm)	H : 60
最大積載質量(噴流) (kg)	10
最大積載質量(浸漬) (kg)	10
ストローク (mm)	X : 100 Y : 120 Z : 100 U : 20 V : 20
最大テーパ角度 (°)	-6～6
ワイヤ径 (mm)	φ : 0.02～0.1
ワイヤ張力 (N)	0.5～10
最大ワイヤ送り速度 (mm/sec)	250
総電気容量	9kVA
床面サイズ (mm)	W : 2250 D : 2290
機械サイズ (mm)	H : 1990
機械重量 (kg)	3020
備考	油仕様。最大テーパ角度は板厚60mmの場合です。
