株式会社ジェイテクト

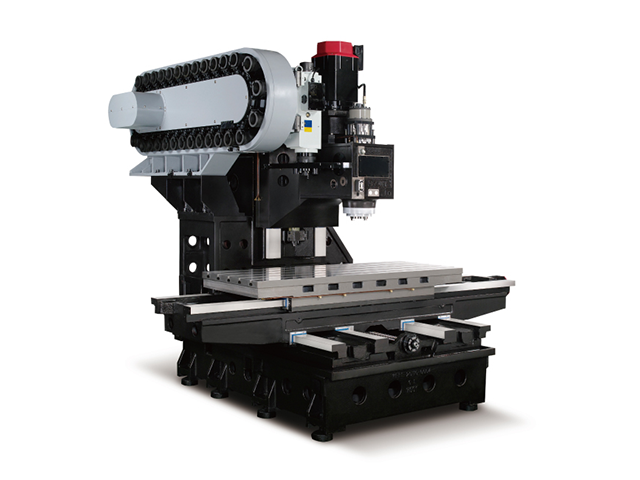

FV1480S No.50

お気に入りに追加

メーカー	株式会社ジェイテクト
分類	立形マシニング
製品名	FV1480S No.50
テーブルサイズ (mm)	W : 1550 D : 800
テーブルハイト(床面より) (mm)	9801130
テーブル移動量 (mm)	X : 1400 Y : 800
ストローク(Z) (mm)	700
主軸中心とコラムの距離 (mm)	900
主軸端面とテーブル上面の距離 (mm)	200～900
主軸変速	ギア, 直結
主軸テーパ	BBT50
主軸回転数 (min-1)	15～6000, 15～10000
主軸径(フロント側軸受内径) (mm)	φ : 100, 90
主軸用電動機(短時間/連続) (kW)	15/11, 18.5/15
最大積載質量 (kg)	1800
床面サイズ (mm)	W : 5170 D : 4037
機械サイズ (mm)	H : 3342
機械重量 (kg)	12000
早送り速度 (m/min)	X : 24 Y : 24 Z : 18
切削送り速度 (m/min)	X : 0.001～10 Y : 0.001～10 Z : 0.001～10
工具本数 (本)	30, 40
工具径(隣接あり) (mm)	110
工具径(隣接なし) (mm)	200
工具長さ (mm)	300
工具質量 (kg)	15
工具選択方式	ランダム
工具交換時間(Tool to Tool) (sec)	5
工具交換時間(Chip to Chip) (sec)	8
使用工具(ホルダ)	BBT50
使用工具(プルスタッド)	MAS P50T-1
エアー圧力 (MPa)	0.4～0.7
エアー流量 (NL/min)	600, 700
電源電圧 (V)	200
電源周波数 (Hz)	50, 60
制御回路電圧 (V)	DC24
位置決め精度 (mm)	-0.003～0.003
繰返し位置決め精度 (mm)	-0.002～0.002
総電気容量 (kVA)	50, 35
備考	テーブルハイトの1130はオプションです。主軸回転速度の15～10, 000はオプションです。主軸変速のギア直結はオプションです。主軸径の90はオプションです。主軸用電動機の18.5/15はオプションです。工具保有数の40はオプションです。エアー流量の700はオプションです。電源容量の35はオプションです。電源電圧は±10%です。切粉排出方向：後ろ仕様の場合、テーブルハイトが変わります。主軸端面とテーブル上面の距離はコラムリフトアップ量が0mmの場合です。床面サイズ、機械サイズの数値は標準仕様の場合です。エアー流量項目は、エアーガン、エアーブロー用に、別途300NL/minの一次エアーと配管が必要です。エアー流量は、スケールフィードバック仕様の場合、追加で100NL/minが必要です。 ※15：弊社検査方法によります。位置決め精度と繰返し位置決め精度は±の値です。
