株式会社ジェイテクト

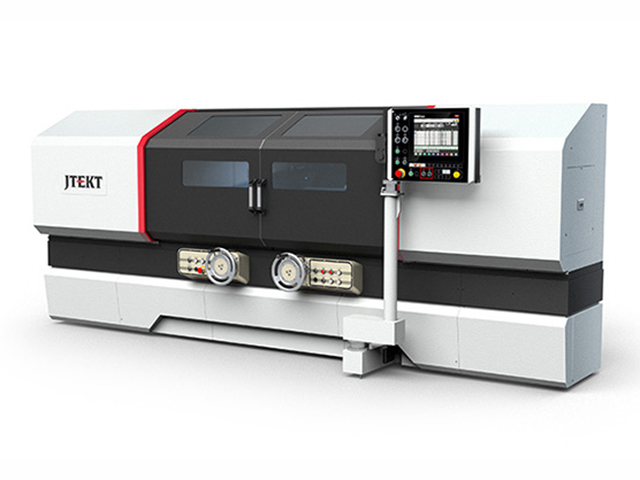

G3A100_Luxury

お気に入りに追加

メーカー	株式会社ジェイテクト
分類	円筒研削盤
型番	G3A100_Luxury
心押台形式	手動心間調整式, 油圧式等
心押台センターのテーパ	MT No.4
テーブル早送り速度 (m/min)	10, 15
テーブル最小設定単位 (mm)	0.0001
テーブル旋回角度 (°)	0～10.0
テーブル上の振り (mm)	400
工作主軸台型式	固定軸, 回転軸兼用
工作主軸台センター	MT No.4
工作主軸台主軸回転数 (min-1)	21〜500
センター間距離 (mm)	1000
センタ支持重量 (kg)	150
研削穴径 (mm)	φ : 0〜320
砥石軸	STAT BEARING
砥石サイズ (mm)	D : 455 W : 75, 100 d : 127
砥石周速度 (m/sec)	45
砥石台早送り速度 (m/min)	φ : 10, 15
砥石台最小設定値 (mm)	0.0001
砥石モータ	5.5
工作主軸モータ (kW)	1.5
砥石台送りモータ (kW)	1.3
テーブル送りモータ (kW)	1.8
砥石軸冷却器モータ (kW)	0.035
砥石軸受ポンプ (kW)	0.25(2P)
砥石軸潤滑ポンプモータ (kW)	0.04(2P)
研削液ポンプモータ (kW)	0.18(2P)
作動油ポンプ (kW)	0.75(4P)
洗浄用ポンプ (kW)	0.18(2P)
磁気分離機 (kW)	0.025(4P)
電気装置	電源電圧 200V、制御電圧 DC24V
床面サイズ (mm)	W : 4600 D : 1900
機械重量 (kg)	5000
砥石軸受タンク容量 (L)	15
研削液タンク容量 (L)	150
潤滑油タンク容量 (L)	12
作動油タンク容量 (L)	10
備考	・当製品は、といし台が工作物(ワーク)に対し角度を付けた状態で切り込むアンギュラ型となります。・主軸台、心押台の種類は、カタログの付属品一覧を参照ください。・テーブル早送り速度15m/minは、GC70-フレキシブル仕様選択時のものです。・手動心押台以外の心押台が付属の場合、及びテーブル前面カバー(手動開閉式)付属の場合、旋回角度に制約を受けます。・テーブル上の振りφ400mm対応は、個別対応いたしますので弊社営業にご相談ください。・工作主軸台主軸回転数は、主軸台の型式によって変わる場合があります。・センタ支持重量は、特別付属の固定軸・回転軸兼用の回転軸最大負荷は Max.40kg(工作物、保持具含む)です。・砥石周速度が33m/cec仕様のといし軸モータは3.7kW、45m/sec仕様のといし軸モータが 5.5kWになります。・砥石台早送り速度15m/minは、GC70-フレキシブル仕様選択時のものです。・定寸装置の駆動に作動油が必要な場合は、作動油タンクが必要です。・洗浄用ポンプや研削液タンク容量の数値は、クーラントタンクのタイプによって変わる場合があります。・ベッド洗浄、テーブル洗浄、定寸冷却用ポンプ付きのクーラントタンク、及び磁気分離器は、特別付属品です。・床面サイズや機械重量は、仕様、付属品により変わる場合があります。
