| メーカー | 株式会社キラ・コーポレーション |
| 分類 | 立形マシニング |

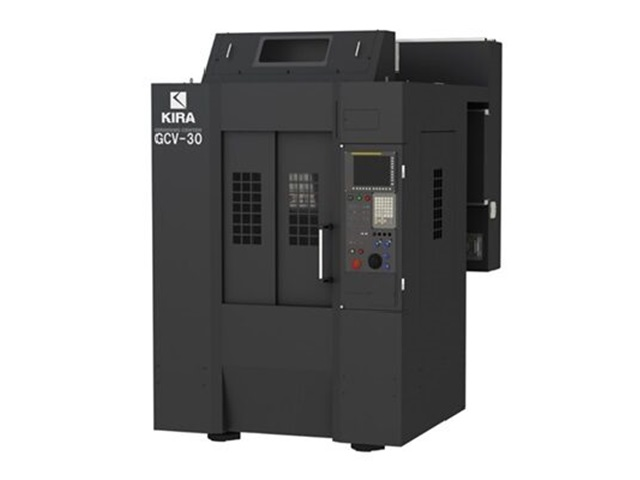

| 製品名 | グライディングセンター GCV-30(X500標準仕様) |
テーブルサイズ
(mm) |
W : 800
D : 400
|
テーブルハイト(床面より)
(mm) | 850 |
パレット上積載質量
(kg) | 330 |
ストローク(X)
(mm) | 500 |
ストローク(Y)
(mm) | 400 |
ストローク(Z)
(mm) | 300 |
主軸テーパ | BT30, BBT30 |
主軸回転数 (min-1) | 15000, 24000, 30000 |
主軸径(フロント側軸受内径)
(mm) |
φ : 50
|
主軸用電動機(短時間/連続)
(kW) | 3.7/1.1 |
モータ動力伝達方式
| カップリング |
主軸潤滑方式
| 15000, 24000, 30000 |
制御装置メーカー
| FANUC |
制御装置 | 0i-MF Plus |
最大積載質量
(kg) | 330 |
床面サイズ (mm) |
W : 1500
D : 2640
|
機械サイズ (mm) |
W : 1500
D : 2640
H : 2430
|
早送り速度 (m/min) |
X : 20
Y : 20
Z : 20
|
切削送り速度
(m/min) |
X : 0.01～10
Y : 0.01～10
Z : 0.01～10
|
スルースピンドル圧
(MPa) | 2.0, 7.0 |
工具本数 (本) | 15, 21 |
工具径 (mm) | 80 |
工具長さ (mm) | 200 |
工具質量 (kg) | 3 |
工具選択方式
| ダイレクト |
工具交換時間(Tool to Tool)
(sec) | 1.3, 1.5 |
工具交換時間(Chip to Chip)
(sec) | 1.9, 2.1 |
使用工具(ホルダ)
| BT30, BBT30 |
使用工具(プルスタッド)
| MAS-P30T-1, JIS30P |
エアー圧力 (MPa) | 0.4～0.55 |
エアー流量 (NL/min) | 500 |
電源電圧 (V) | 200 |
電源周波数 (Hz) | 50, 60 |
制御回路電圧
(V) | 24 |
備考 | ・主軸テーパBBT30はオプションです。
・主軸回転数の高速24000min-1, 超高速30000min-1はオプションです。
・主軸潤滑方式15000min-1のグリースは標準、24000min-1と30000min-1のオイルエアーはオプションです。
・スルースピンドル圧2.0Mpaまたは7.0Mpaはオプションです。
・工具本数21本はオプションです。
・工具交換時間(Tool to Tool)オプションの21本の場合は1.5秒です。
・工具交換時間(Chip to Chip)オプションの21本の場合は2.1秒です。
・使用工具(ホルダ)のBBT30はオプションです。
・使用工具(プルスタッド)のJIS30P(オイルホール仕様)はオプションです。 |
