株式会社ソディック

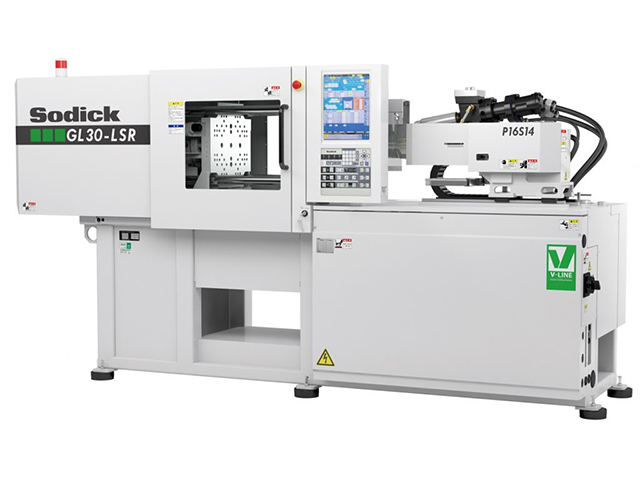

GL30-LS(1)

お気に入りに追加

メーカー	株式会社ソディック
分類	射出成形機
製品名	GL30-LS(1)
型開閉方式	電動サーボボールネジ
型締方式	ロッキング直圧
最大型締力 (tnf)	294, 392
タイバー間隔 (mm)	W : 310 L : 310
プラテン寸法 (mm)	W : 440 L : 440
デイライト (mm)	550
型開閉力(定格) (kN)	6.8
型開閉力(瞬時) (kN)	13.6
最小金型厚さ (mm)	150
最大金型厚さ (mm)	360
エジェクト方式	電動サーボボールネジ
最大エジェクトストローク (mm)	50
エジェクター突出力 (kN)	9.8
エジェクター突出保持力 (kN)	5.8
射出方式	フィードスクリュ&プランジ方式
射出駆動方式	電動射出
適応プランジャー径 (mm)	16
プランジャーストローク (mm)	70
射出容量 (cc)	14
最大射出圧力 (MPa)	40
射出率 (cm3/sec)	2
最大射出速度 (mm/sec)	10
ノズル押付力 (kN)	4.9
ユニット移動ストローク (mm)	280
スクリュー径 (mm)	22
最大スクリュー回転数 (min-1)	100
定格スクリュトルク (N･m)	6.22
スクリュ回転仕様	電動
専用材料タンク容量 (L)	68
適応材料粘度 (Pa･s)	1～100（低粘度）
ACサーボモーター容量 (kW)	3.1
油圧ポンプ用ACサーボモーター容量 (kW)	3
油圧回路圧力 (MPa)	15
温度表示ゾーン数(水温調)	2
本体サイズ (mm)	W : 3150 D : 1064 H : 1679
本体重量 (kg)	2000
備考	・デイライトは、最大型厚+最大ストロークの値です。・最大型締力の392kNはオプションです。・不断の研究により予告なく仕様の変更を行う場合があります。
