株式会社ジェイテクト

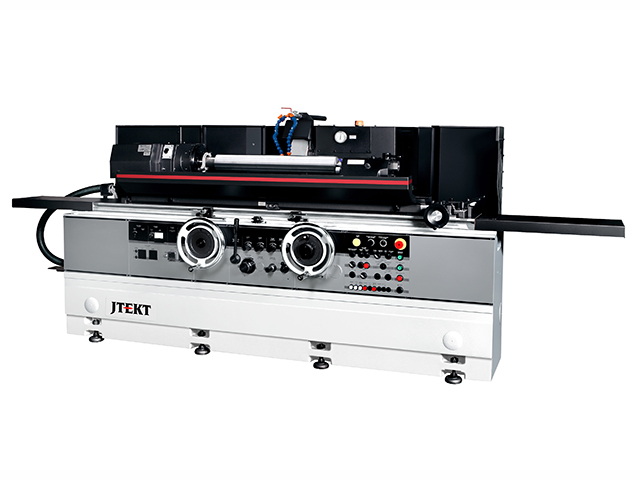

GOP32×100

お気に入りに追加

お問い合わせ

カタログをダウンロード

メーカー	株式会社ジェイテクト
分類	円筒研削盤
型番	GOP32×100
心押台形式	手動レバー方式
心押台センターのテーパ	MT No.4
心押軸行程 (mm)	25
テーブル旋回角度 (°)	-3～10
テーブル最小オシレート量 (mm)	5
テーブルトラバース速度 (mm/min)	50～4000(油温25℃)
テーブルハンドル送り量 (mm/min-1)	20(特別20：2)
テーブル上の振り (mm)	320
工作主軸台型式	固定軸
工作主軸台センター	MT No.4
工作主軸台主軸回転数 (min-1)	21～500
工作主軸台回転速度変換数	無段階
センター間距離 (mm)	1000
センタ支持重量 (kg)	150
最大加工径 (mm)	φ : 0～220
砥石サイズ (mm)	D : 405 W : 75 d : 127
砥石周速度 (m/sec)	30, 45
砥石使用範囲 (mm)	280～405
砥石台研削送り方式	油圧送り
砥石台全行程 (mm)	220
砥石台手送り行程 (mm)	180
砥石台油圧早送り行程 (mm)	40
砥石台自動送り行程 (mm)	φ : 1.6
砥石台トラバース研削自動間けつ送り量 (mm)	φ : 0.005～0.08
砥石台ハンドル(回転) (mm)	2
砥石台ハンドル(目盛り) (mm)	0.005
工作主軸モータ (kW)	1.5(AC サーボ)
軸受油冷却器モータ (kW)	0.08
油圧ポンプモータ(kW)	0.75(4P)
砥石軸受ポンプ (kW)	0.25(2P)
研削液ポンプモータ (kW)	0.18(2P)
所要電力 (kVA)	11.2, 13.6
電気装置	電源電圧200V、制御電圧DC24V
床面サイズ (mm)	W : 4500 D : 1840
機械重量 (kg)	3800
砥石軸受タンク容量 (L)	12, 15
研削液タンク容量 (L)	150
油圧油タンク容量 (L)	40
備考	・1号平形砥石を使用しています。・砥石軸モータ5.5kWは、砥石周速度が45m/sec時の値です。・軸受油冷却器モータ0.08kWは、砥石周速度が45m/sec時の値です。・所要電力13.6kVAは、砥石周速度が45m/sec時の値です。・砥石軸受タンク容量15Lは、砥石周速度が45m/sec時の値です。また、指定油はモービルベロシティNo.3です。・油圧油タンク容量の推奨油はモービルバキュオリン1409です。・仕様はグレードにより異なります。・お客様のツーリングによっては、仕様が制限されることがあります。
