株式会社ジェイテクト

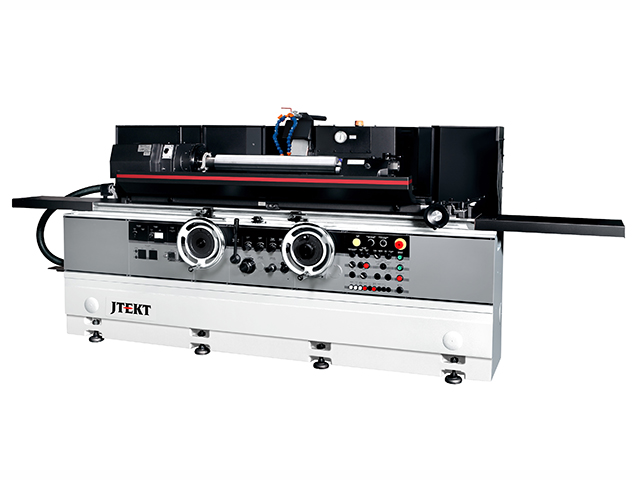

GOS32×50

お気に入りに追加

メーカー	株式会社ジェイテクト
分類	円筒研削盤
製品名	GOS32×50
心押台形式	手動レバー方式
心押台センターのテーパ	MT No.4
心押軸行程 (mm)	25
テーブル旋回角度 (°)	-5～12.5
テーブル最小オシレート量 (mm)	5
テーブルトラバース速度 (mm/min)	50～4000(油温25℃)
テーブルハンドル送り量 (mm/min-1)	20(特別20：2)
テーブル上の振り (mm)	320
工作主軸台型式	固定軸
工作主軸台センター	MT No.4
工作主軸台主軸回転数 (min-1)	21～500
工作主軸台回転速度変換数	無段階
センター間距離 (mm)	500
センタ支持重量 (kg)	150
最大加工径 (mm)	φ : 0～220
砥石サイズ (mm)	D : 405 W : 75 d : 127
砥石回転速 (m/min)	1800
砥石使用範囲 (mm)	280～405
砥石台研削送り方式	手動送り
砥石台全行程 (mm)	220
砥石台手送り行程 (mm)	180
砥石台油圧早送り行程 (mm)	40
砥石台手動ポジティブストップ研削送り行程 (mm)	φ : 0.7
砥石台ハンドル(回転) (mm)	2
砥石台ハンドル(目盛り) (mm)	0.005
砥石軸モータ (kW)	3.7(4P)
工作主軸モータ (kW)	1.5(AC サーボ)
油圧ポンプモータ(kW)	0.75(4P)
砥石軸受ポンプ (kW)	0.25(2P)
研削液ポンプモータ (kW)	0.18(2P)
所要電力 (kVA)	11.2
電気装置	電源電圧200V、制御電圧DC24V
床面サイズ (mm)	W : 2640 D : 1840
機械重量 (kg)	2900
砥石軸受タンク容量 (L)	12
研削液タンク容量 (L)	150
油圧油タンク容量 (L)	40
備考	・砥石台手動ポジティブストップ研削送り行程は、特別仕様時でφ0.7mmです。・1号平形砥石を使用しています。・砥石軸受タンク容量の指定油はモービルベロシティNo.3です。・油圧油タンク容量の推奨油はモービルバキュオリン1409です。・仕様はグレードにより異なります。・お客様のツーリングによっては、仕様が制限されることがあります。
