黒田精工株式会社

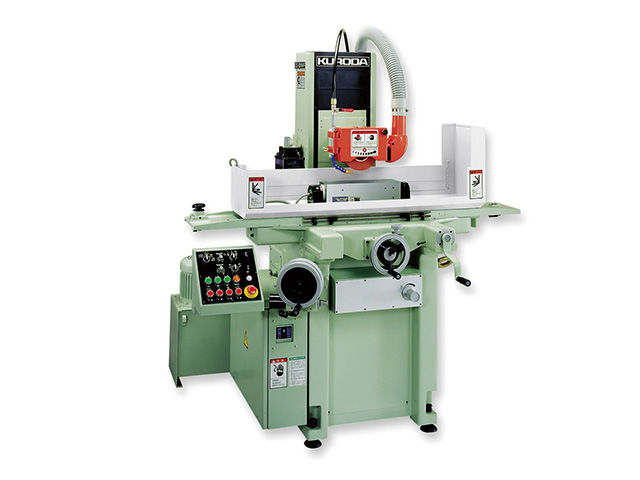

GS-BM3/L

お気に入りに追加

お問い合わせ

カタログをダウンロード

メーカー	黒田精工株式会社
分類	成形研削盤
型番	GS-BM3/L
特長	●精密成形研削盤金型メーカーとして国際的な地位をもつ当社のノウハウを駆使して開発、製作した全手動型精密成形平面研削盤。左右送りハンドルの重さを軽減し、自動給油、防塵対策、さらに当社独自の主軸等により高精度を長期間保ちます。
主軸貫通穴径 (mm)	φ : 31.75
主軸回転数 (min-1)	2800
テーブルサイズ (mm)	L : 500 W : 150
T溝の幅	13
T溝の数	1
テーブル上面から砥石下面までの距離 (mm)	40～375
テーブル最大移動量 (mm)	左右 : 580 前後 : 200
チャックサイズ (mm)	L : 380, 450 W : 110, 150 H : 70, 125
左右ハンドル1回転の送り量 (mm)	90
前後ハンドル1回転送り量 (mm)	5.0
前後ハンドルダイヤル1目盛 (mm)	0.05
前後ハンドル微動送り1回転	オプション対応
前後ハンドル1目盛(最小送り)	オプション対応
上下ハンドル1回転 (mm)	1.0
上下ハンドル1目盛 (mm)	0.005
上下微動送り1回転 (mm)	0.2
上下微動1目盛 (mm)	0.002
上下早送り速度 (mm/min)	260, 300
最大積載質量 (kg)	50
砥石サイズ (mm)	D : 180, 205 W : 6～22 d : 31.75
給油ポンプ (W)	4
上下送り用モータ (W)	90
所要電力 (kVA)	4.3
床面サイズ (mm)	W : 2640 D : 1600
所要高さ (mm)	H : 1800
機械サイズ (mm)	W : 1650 D : 1446 H : 1760
機械重量 (kg)	1050
塗装色	マンセルNo.2.5G7/2
備考	チャックサイズは平面式が長さ450mmx幅150mmx高さ70mm、可傾式が長さ380mmx幅110mmx高さ125mmです。最大積載質量はチャックを除きます。上下早送り速度は50Hzの場合260mm/min、60Hzの場合は300mm/minです。
