| メーカー | 株式会社サイバーRC |
| 分類 | 工具研削盤 |

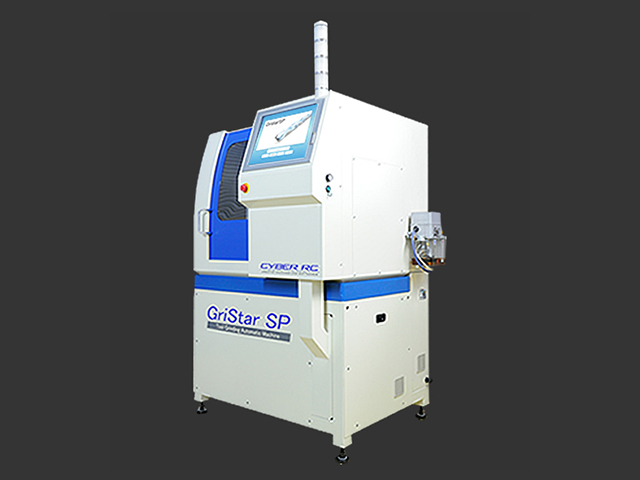

| 製品名 | GriStarSP(ドリル仕様) |
チャッキング方式
| スプリングコレット |
ワーク位置検出
| タッチプローブによる接触式 |
制御軸数 | 5軸(X, Y, Z, C, A) |
制御モーター
| 位置フィードバック機能付 ステッピングモーターX5軸 |
制御軸駆動方式
| ボールねじによる直動(X, Y, Z軸)、ベルトドライブ(A, C軸) |
位置制御分解能
| 0.001mm(X, Y, Z軸)、0.0024°(A軸)、約0.004°(1/255°)(C軸) |
ストローク (mm) |
X : 180
Y : 180
Z : 180
|
最大移動速度
(m/min) |
X : 7.2
Y : 7.2
Z : 4.8
|
最大回転数 (min-1) |
A : 60
C : 6
|
最大回転量 (°) |
A : 無限(CCW)
C : -90～15
|
砥石軸材質 | DIA, CBN |
砥石装置 | ボス付フランジ |
砥石軸駆動方式
| ベルトドライブ |
砥石軸制御方式
| インバータ制御 3段変速 |
砥石軸が停止にかかる時間
| 最大7秒 |
研磨可能形状
| 右刃右ねじれ, 右刃ねじれ無し |
刃数 | 2枚刃 |
砥石軸 | サイバーRC社製 |
砥石回転速 (m/min) | 1200, 1800, 2000 |
砥石モータ | 2.2kW マグネットモーター |
電気装置 | 3相 200V 4.5kVA(日本国内) |
機械サイズ (mm) |
W : 1000
D : 928
H : 1665
|
機械重量 (kg) | 460 |
クーラントタンク寸法
(mm) |
W : 500
D : 850
H : 860
|
クーラントタンク重量
(kg) | 90 |
切削油 | 不水溶性研削油 |
潤滑油供給 | 自動給油ポンプ付き |
潤滑油 | 工作機械摺動面用(ISO VG32推奨) |
逃げ面形状 | 平面, 円錐, 平面円錐, 円錐平面, 平面ローソク |
シンニング形状
| X, R, XR, BN |
段付部逃げ面形状
| 平面, 円錐, 2盤平面円錐 |
先端肩チャンファ
| 平面逃げ, 円錐逃げ, なし |
段付部肩チャンファ
| 段付角180°の場合のみ 平面逃げ, 円錐逃げ可能 |
操作 | 15インチタッチパネル(IP65)による対話式 |
動作表示灯 | 4灯(白：待機, 緑：運転中, 橙：警告, 赤：非常停止) |
機内照明 | LED照明(2100lx) |
備考 | ・クーラントタンク寸法はミストコレクターを含みます。 |
