| メーカー | 東台精機ジャパン株式会社 |
| 分類 | 5軸加工機 |

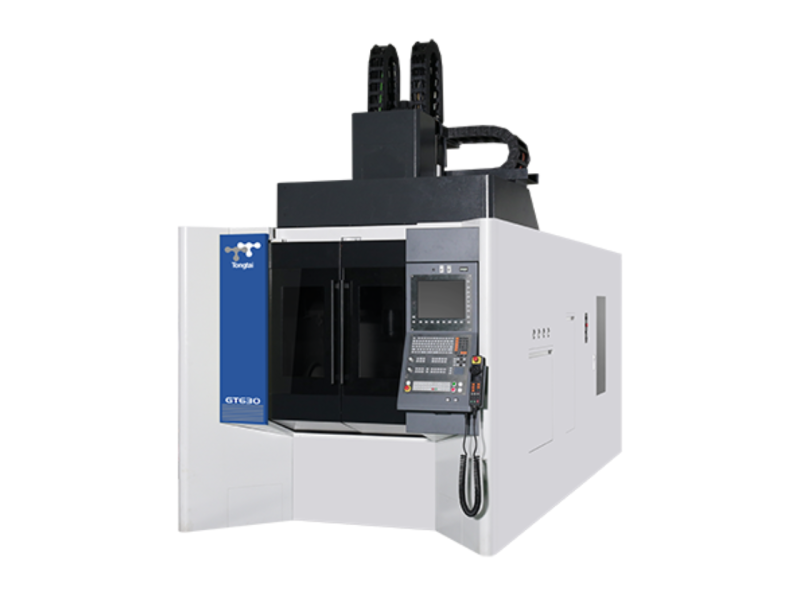

| 製品名 | GT-630 |
特長・特徴 | ● 航空宇宙、金型、自動車部品の加工向けに開発され、加工要件に応じて、15, 000/20, 000/24, 000min-1のスピンドル回転数から選択可能です。
● ガントリー型構造により、ワーク重量の影響を受けない3軸の直線制御が可能になり、3軸の駆動中心はすべてこれらの重心上に配置されており、動的安定性が大幅に向上します。
● スピンドルサドルの力経路を最適化した設計により、スピンドルのオーバーハングを最小限に抑え、加工中の安定性と剛性を向上させます。 |
テーブルサイズ
(mm) |
φ : 630
|
テーブルハイト(床面より)
(mm) | 950 |
ストローク(X)
(mm) | 760 |
ストローク(Y)
(mm) | 820 |
ストローク(Z)
(mm) | 560 |
ストローク(A)
(°) | -120~30 |
ストローク(C)
(°) | -360~360 |
A/C軸最小割出し角度
(°) | 0.001 |
主軸端面とテーブル上面の距離
(mm) | 150~710 |
主軸テーパ | 7/24テーパNo.40, 1/1テーパ, BBT-40, HSK-A63 |
主軸回転数 (min-1) | 15000, 20000, 24000 |
主軸用電動機
| 30, 35, 40, 42 |
サーボモーター(X)
(kW) |
X : 4.87, 6.5
|
サーボモーター(Y)
(kW) |
Y : 5.37, 8.6
|
サーボモーター(Z)
(kW) |
Z : 4.87, 8.6
|
クーラントモーター
(kW) | 0.55 |
制御装置メーカー
| Heidenhain, Siemens |
制御装置 | TNC640, 840D |
最大ワーク寸法
(mm) |
φ : 800
H : 500
|
最大積載質量
(kg) | 600 |
機械サイズ (mm) |
W : 2200
D : 4960
H : 3290
|
機械重量 (kg) | 16000 |
早送り速度 (m/min) |
X : 48
Y : 48
Z : 48
A : 50
C : 100
|
切削送り速度
(m/min) | 1~20000 |
工具本数 (本) | 32, 40, 64, 80 |
最大工具寸法(バイト)
(mm) |
□ : 80
|
最大工具寸法(スリーブ)
(mm) |
φ : 125
|
工具長さ (mm) | 300 |
工具質量 (kg) | 8 |
備考 | 主軸テーパの7/24テーパNo40, BBT-40は標準仕様、1/10テーパ, HSKA63がオプションです。
工具本数の32本は標準仕様、40本, 64本, 80本がオプションです。
主軸回転数の15000min-1は標準仕様、20000min-1, 24000min-1がオプションです。
主軸用電力の40/40kWは標準仕様、40/30kW, 42/35kWがオプションです。
XYZ軸のサーボモーターの6.5/8.6/8.6kWは標準仕様、4.87/5.37/4.87kWがオプションです。
制御装置メーカーのHeidenhain TNC640は標準仕様、Siemens 840Dがオプションです。 |
| メーカーHP | |
