株式会社ジェイテクト

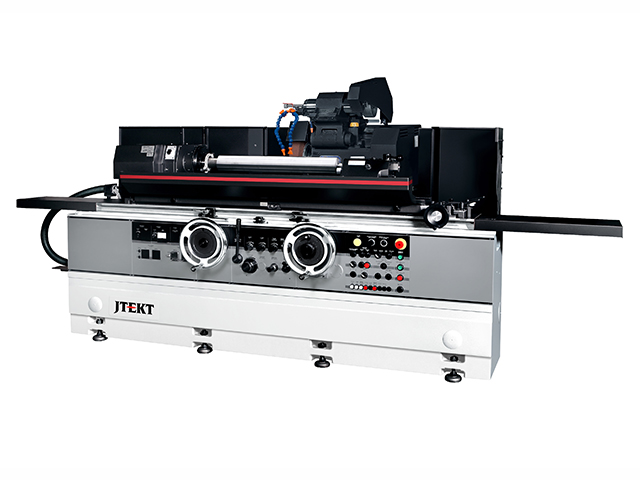

GUP32×150

お気に入りに追加

メーカー	株式会社ジェイテクト
分類	万能研削盤
製品名	GUP32×150
主軸貫通穴径 (mm)	φ : 22
心押台センターのテーパ	MT No.4
心押軸行程 (mm)	25
テーブル旋回角度 (°)	-3～8.5
テーブル最小オシレート量 (mm)	5
テーブルトラバース速度 (mm/min)	50～4000(油温25℃)
テーブルハンドル送り量 (mm/min-1)	20(特別20：2)
テーブル上の振り (mm)	320
工作主軸台型式	旋回形回転軸固定軸切替可能
工作主軸台センター	MT No.4
工作主軸台主軸回転数 (min-1)	-30～90
工作主軸台回転速度変換数	無段階
工作主軸台最大負荷 (kg)	21～500
回転主軸負荷 (kg)	40
センター間距離 (mm)	1500
センタ支持重量 (kg)	150
研削穴径 (mm)	φ : 0～280
砥石サイズ (mm)	D : 355 W : 50 d : 127
砥石回転速 (m/min)	1800, 2700
砥石使用範囲 (mm)	220～355
砥石台位置調整量 (mm)	75
砥石台旋回角度 (°)	-30～30
砥石台研削送り方式	油圧送り
砥石台全行程 (mm)	220
砥石台手送り行程 (mm)	180
砥石台油圧早送り行程 (mm)	40
砥石台自動送り行程 (mm)	φ : 1.6
砥石台トラバース研削自動間けつ送り量 (mm)	φ : 0.005～0.08
砥石台ハンドル(回転) (mm)	2
砥石台ハンドル(目盛り) (mm)	0.005
砥石軸モータ (kW)	3.7, 5.5(4P)
工作主軸モータ (kW)	1.5(AC サーボ)
内研砥石軸モータ (kW)	0.75, 1.5, 2.2(2P)
軸受油冷却器モータ (kW)	0.08
油圧ポンプモータ(kW)	0.75(4P)
砥石軸受ポンプ (kW)	0.25(2P)
研削液ポンプモータ (kW)	0.18(2P)
所要電力 (kVA)	11.2, 13.6
電気装置	電源電圧200V、制御電圧DC24V
床面サイズ (mm)	W : 6550 D : 1840
機械重量 (kg)	4600
砥石軸受タンク容量 (L)	12, 15
研削液タンク容量 (L)	150
油圧油タンク容量 (L)	40
備考	・回転主軸負荷は、工作物・保持具を含みます。・1号平形砥石を使用しています。・砥石軸モータ5.5kWは、砥石周速度が45m/sec時の値です。・内研砥石軸電動機の1.5kW、2.2kWは高出力仕様です。・軸受油冷却器モータ0.08kWは、砥石周速度が45m/sec時の値です。・所要電力13.6kVAは、砥石周速度が45m/sec時の値です。・砥石軸受タンク容量15Lは、砥石周速度が45m/sec時の値です。また、指定油はモービルベロシティNo.5です。・油圧油タンク容量の推奨油はモービルバキュオリン1409です。・仕様はグレードにより異なります。・お客様のツーリングによっては、仕様が制限されることがあります。
