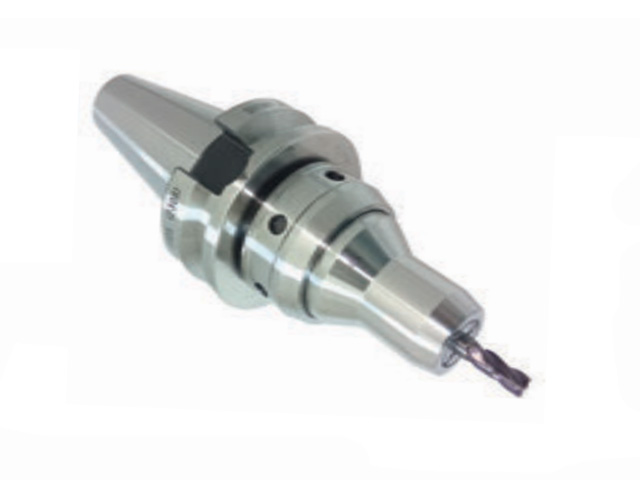

マイクロンチャックHシリーズ　BT40-HPC05H-090

お気に入りに追加

メーカー	聖和精機株式会社
分類	ミーリングコレットホルダ・ミーリングコレットチャック
製品名	マイクロンチャックHシリーズ　BT40-HPC05H-090
主軸・シャンク形状	BT40
把握径 (mm)	φ : 5
刃具挿入量 (mm)	15
ホルダ長さ (mm)	90
最大主軸回転数 (min-1)	20000, 30000
質量 (kg)	1.5

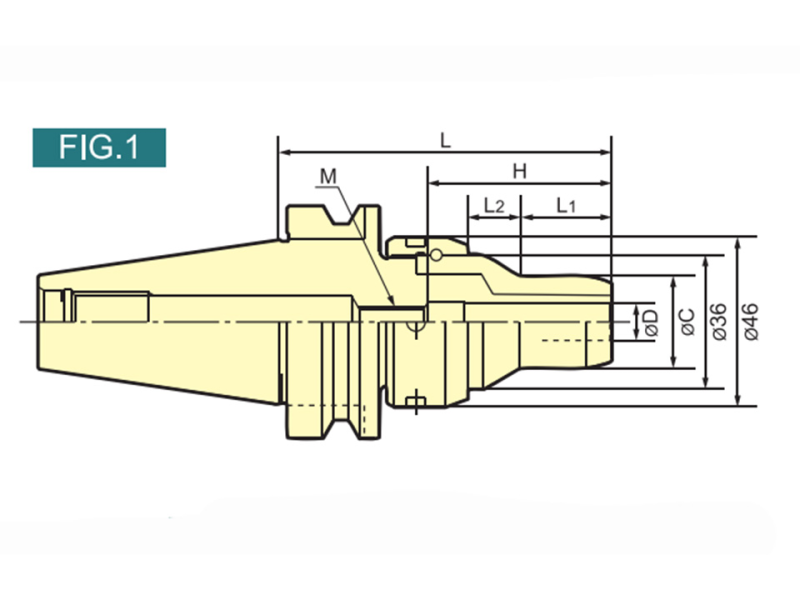

φD (mm)	5
L (mm)	90
L1 (mm)	25
L2 (mm)	14
最小刃具挿入量 (mm)	15
備考	・G-Typeの最大主軸回転数は30000min-1です。・チャックレンチ・調整ネジは付属しておりません。・表記の許容回転数は、機械の剛性と刃物のバランスに大きく左右されますので、表記中の回転数と異なる場合があります。・BBTは受注生産品です。BBTシャンクの場合、振れ精度等級はA級のみとなります。・HPC03H、HPC04H、HPC05H-L-CTを長時間、高圧使用した場合、キャップの劣化が原因で水漏れが発生することがあります。その際、交換パーツ「キャップ」を交換することをお勧めします。・調整ネジが取付け可能なチャック本体は、HPC06H以上のタイプのみです。・メネジなし貫通形状です。・内周奥のメネジを追加工で取り除き、刃具挿入量を増やす方法があります。（有償）製作につきましては別途ご相談ください。追加工対応商品には語尾に「-Z」とマーキングされます。
