聖和精機株式会社

マイクロンチャックHシリーズ　HSKA50-HPC14H-105

お気に入りに追加

メーカー	聖和精機株式会社
分類	ミーリングコレットホルダ・ミーリングコレットチャック
製品名	マイクロンチャックHシリーズ　HSKA50-HPC14H-105
主軸・シャンク形状	HSKA50
把握径 (mm)	φ : 14
刃具挿入量 (mm)	40～55
チャック先端部外径 (mm)	φ : 32
ホルダ長さ (mm)	105
最大主軸回転数 (min-1)	20000, 30000
質量 (kg)	1.0

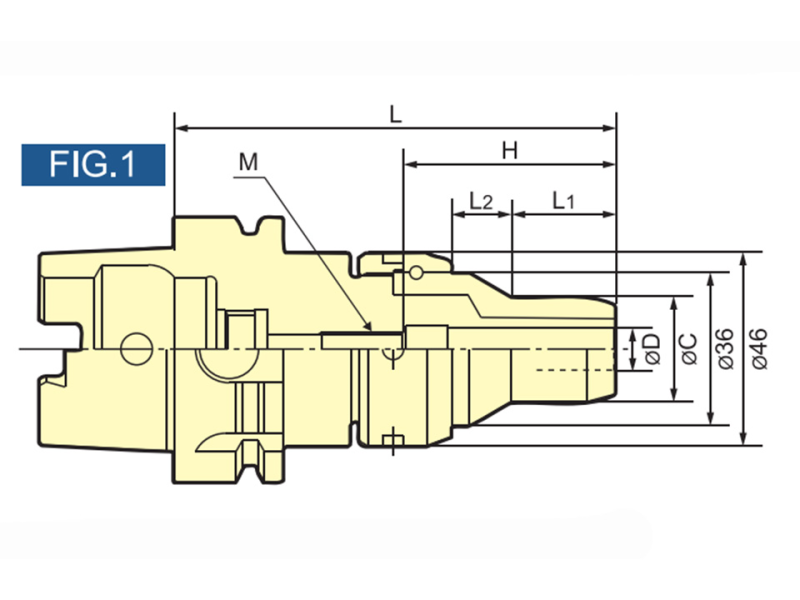

φD (mm)	14
L (mm)	105
L1 (mm)	25
φC (mm)	32
H (mm)	55
最小刃具挿入量 (mm)	40
調整量 (mm)	40～55
adjust_screw	AS22-2-M6-CTW
備考	・最大主軸回転数はG typeの場合、30000min-1です。・クーラントパイプは付属されております。(固定式) ・チャックレンチ・調整ネジは付属しておりません。・HPC06H以上のシャンクスルー対応は有償となります。製作(追加工)につきましては別途ご相談下さい。HPC06H以上のシャンクスルー対応商品には「ST」とマーキングされます。・HPC06H以上のセンタースルー対応は標準装備していますので、そのまま対応可能です。・表記の許容回転数は、機械の剛性と刃物のバランスに大きく左右されますので、表記中の回転数と異なる場合があります。・調整ネジが取付け可能なチャック本体は、HPC06H以上のタイプのみです。
