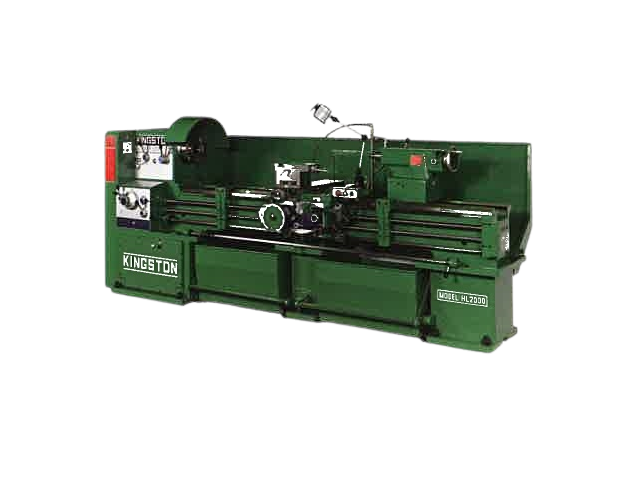

工作機械旋盤汎用旋盤 HL-533 心間タイプ2000 | メーカー | キングストン |
| 分類 | 汎用旋盤 |
| 製品名 | HL-533 心間タイプ2000 |
心間タイプ | 2000 |
モジュールの範囲
(Module) | 0.5－7.0(20種) |
メトリックネジの範囲
(mm) | 0.5-0.7(20種) |
インチネジの範囲
(TPI) | 4－56(40種) |
D.P.の範囲
(D.P) | 4-28(19種) |
横送り台の最大移動量
(mm) | 360 |
自動送り変換数
| 76 |
縦送り量 (mm/rev) | 0.049-0.679 |
横送り量 (mm/rev) | 縦送りの1/2 |
主軸端形状 | A1-8 |
主軸回転速度
(min-1) | 25～1500 |
主軸貫通穴径
(mm) |
φ : 80
|
バイト取付部
(mm) | 25-25 |
刃物台最大移動量
(mm) | 110 |
親ネジ(直径×ピッチ)
(mm/in) | φ35-6 |
主軸電動機(kW×4P)
| 7.5 |
床面サイズ (mm) |
W : 4035
D : 950
|
機械サイズ (mm) |
H : 1205
|
機械質重 (kg) | 2870 |
ベッド長さ (mm) |
L : 3200
|
ベッド幅 (mm) |
W : 370
|
ベッド上の振り
(mm) |
φ : 533
|
切落し上の振り
(mm) | 720 |
センター間の最大距離
(mm) | 2036 |
芯押軸サイズ
| MT5 |
芯押軸移動量
(mm) | 150 |
