三井精機工業株式会社

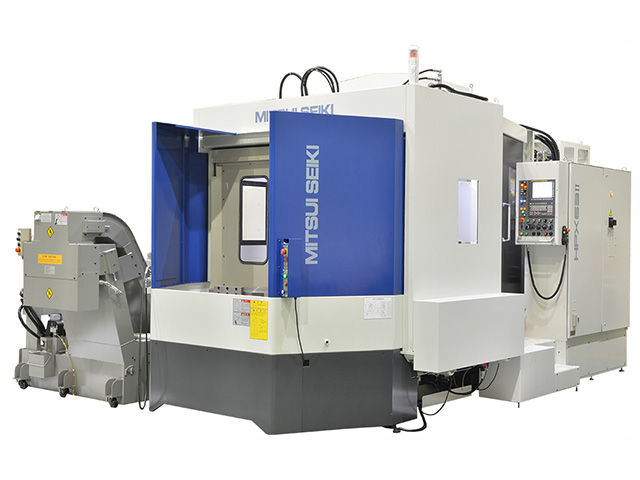

HPX63Ⅱ

お気に入りに追加
メーカー 三井精機工業株式会社
分類 横形マシニング
型番 HPX63Ⅱ
テーブルサイズ
(mm)
 W : 630 D : 630
旋回テーブル割出し角度
(°)
 1
ストローク(X)
(mm)
 1000
ストローク(Y)
(mm)
 800
ストローク(Z)
(mm)
 900
ストローク(B)
(°)
 360
主軸テーパ
7/24テーパNo.50
主軸回転数 (min-1)
 15～6000
主軸径(フロント側軸受内径)
(mm)
 φ : 100
主軸用電動機(短時間/連続)
(kW)
 AC18.5/15(30分/連続)
制御装置メーカー
FANUC
制御装置
31i-B5 Plus (15.2"カラーLCD タッチパネル PANEL i-H PRO）
最大ワーク寸法
(mm)
 φ : 1050 H : 1050
最大積載質量
(kg)
 1200
機械サイズ (mm)
 W : 3582 D : 5554 H : 3157
機械重量 (kg)
 12000
早送り速度 (m/min)
 X : 54 Y : 54 Z : 54
切削送り速度
(m/min)
 X : 32 Y : 32 Z : 32
APC標準パレット数
2
工具本数 (本)
 60
工具径(隣接あり)
(mm)
 125
工具径(隣接なし)
(mm)
 240
工具長さ (mm)
 500
工具質量 (kg)
 25
使用工具(プルスタッド)
三井標準
位置決め精度
(mm)
 -0.001～0.001
繰返し位置決め精度
(mm)
 -0.001～0.001
備考
・機械重量は、おおよその値です。
