聖和精機株式会社

ハードチャック　HSKA100-CTH16-135

お気に入りに追加

メーカー	聖和精機株式会社
分類	ミーリングコレットホルダ・ミーリングコレットチャック

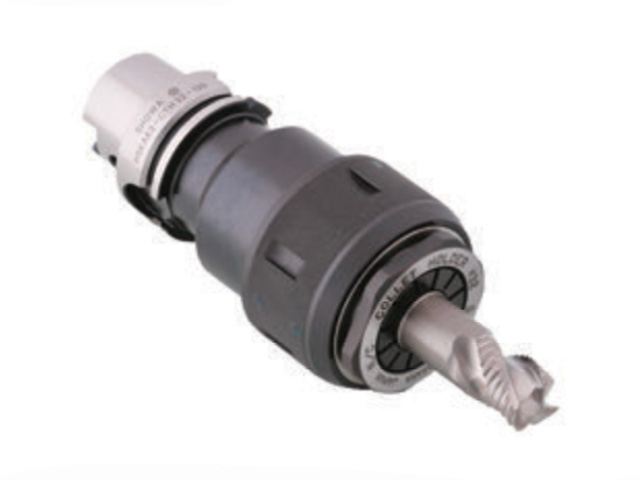

製品名	ハードチャック　HSKA100-CTH16-135
特長・特徴	●ハードチャックはツーリングに要求される条件（剛性・求心性・操作性・経済性）を総合的に考えて設計していますので、あらゆる条件にもハイレベルで調和を計り無理のないツールレイアウトが可能です。
主軸・シャンク形状	HSKA100
把握径 (mm)	φ : 16
刃具挿入量 (mm)	50～69
チャック先端部外径 (mm)	φ : 52
ホルダ長さ (mm)	135

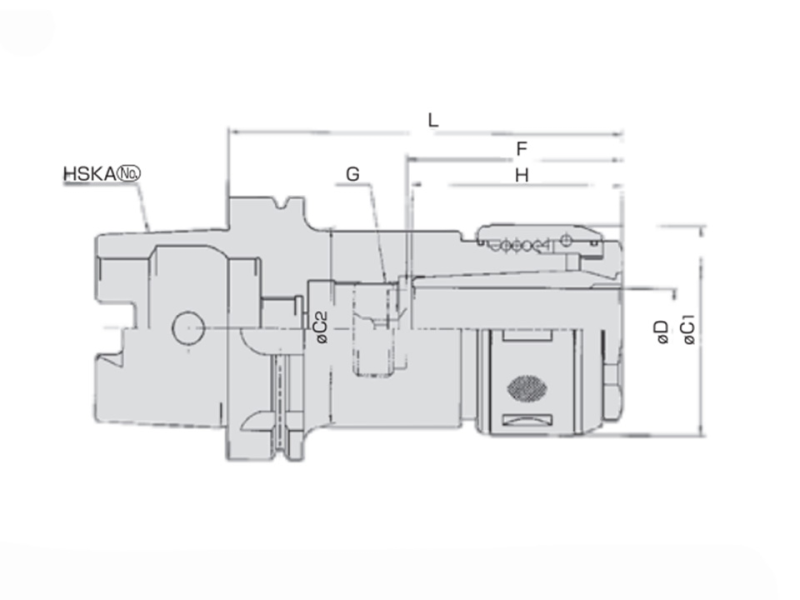

φD (mm)	16
L (mm)	135
φC1 (mm)	52
φC2 (mm)	50
H (mm)	70
G	M18×1.5
調整量 (mm)	50～69
spring_collet	C16-(16)
adjust_screw	OR-M18
備考	・クーラントパイプは付属されております。(固定式) ・スプリングコレット(最大把握径)は付属しております。他のサイズのスプリングコレットをご希望の際は別途お申し付け下さい。・チャックレンチ・調整ネジは付属しておりません。別途お求め下さい。・センタースルにてご使用の際は、調整ネジ(ORタイプ)を別途お求め下さい。・スピンドルスルーにて使用可能です。(調整ネジはＯRタイプを別途ご注文下さい。)
