東台精機ジャパン株式会社

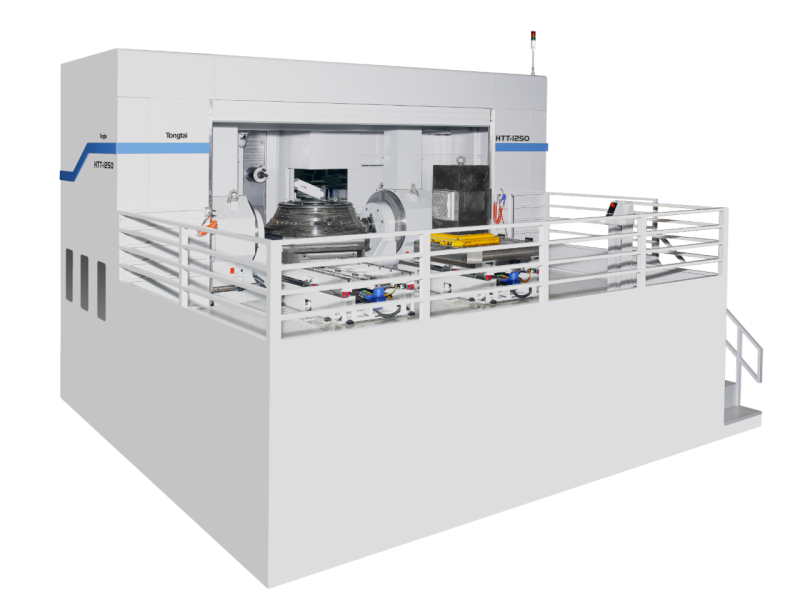

HTT-1250

お気に入りに追加

比較リストに選択

お問い合わせ

カタログをダウンロード

メーカー	東台精機ジャパン株式会社
分類	5軸加工機
製品名	HTT-1250
特長・特徴	●高トルク5軸加工性能高トルクギアボックス型スピンドルと高剛性A/B軸を備えたHTT-1250は、鋳物、鋼材、硬質材料の加工に適しています。航空宇宙産業におけるエンジンケーシングやタービンブレードの加工に適しています。自動パレットチェンジャー(APC)は生産性を向上させます。シャトル型APCシステムにより、加工中に別のワークのローディング/アンローディングが可能になり、生産性が向上します。
テーブルサイズ (mm)	W : 1250 D : 1250
T型スロット(スロット数×幅×間隔)	18×7
ストローク(X) (mm)	2000
ストローク(Y) (mm)	1800
ストローク(Z) (mm)	1250
ストローク(A) (°)	-20~110
ストローク(B) (°)	360
A/B軸最小割出し角度 (°)	0.001
主軸端面とテーブル中心の距離 (mm)	-600~1200
スピンドルゲージラインとテーブル中心の距離 (mm)	400~1650
床面からテーブル上面の距離 (mm)	2255
主軸テーパ	7/24テーパNo.50, BT-50
主軸回転数 (min-1)	6000, 8000
主軸用電動機	18.5, 21.5, 22, 26
サーボモーター(X) (kW)	X : 10.5
サーボモーター(Y) (kW)	Y : 8.2
サーボモーター(Z) (kW)	Z : 8.2
制御装置メーカー	Simens
制御装置	840Dsl
最大ワーク寸法 (mm)	φ : 1800 H : 1000
最大積載質量 (kg)	4000
機械サイズ (mm)	W : 10680 D : 7152 H : 5223
機械重量 (kg)	51500
早送り速度 (m/min)	X : 10 Y : 10 Z : 10
A軸送り速度 (m/min)	A : 5
B軸送り速度 (m/min)	B : 5
切削送り速度 (m/min)	0.001~5
工具本数 (本)	60, 90, 120
最大工具寸法(バイト) (mm)	□ : 120
最大工具寸法(スリーブ) (mm)	φ : 250
工具長さ (mm)	650
工具質量 (kg)	25
備考	主軸回転数の6000min-1は標準仕様、8000min-1はオプションです。工具本数の60本は標準仕様、90本、120本はオプションです。主軸用電力の21.5/18.5kWは標準仕様、26/22kWはオプションです。
