東台精機ジャパン株式会社

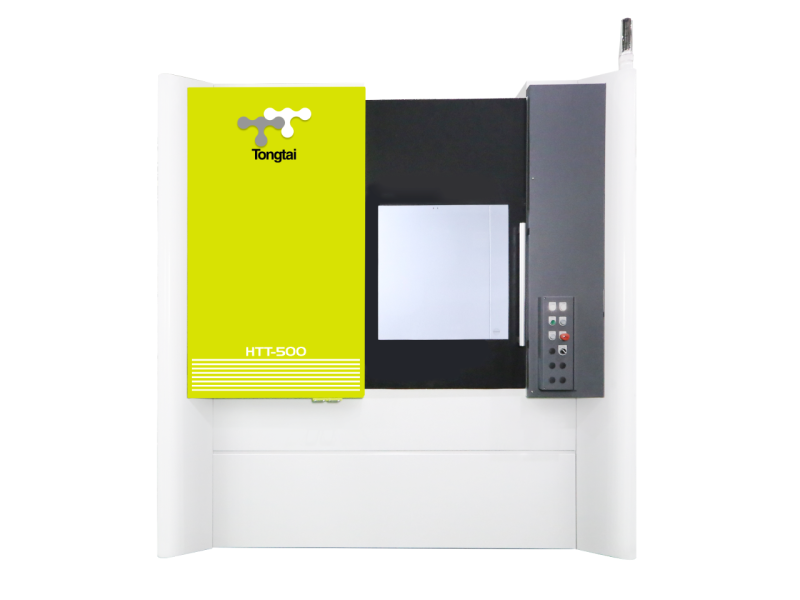

HTT-500

お気に入りに追加

比較リストに選択

お問い合わせ

メーカー	東台精機ジャパン株式会社
分類	5軸加工機
製品名	HTT-500
特長・特徴	●優れた機械剛性と安定性により、精密加工における高精度を確保します。 ●直交機械座標系により、プログラミングが容易になり、加工精度と効率が向上します。 ●中央切粉除去システムは、切削片の堆積による内部温度上昇を効果的に防止し、環境要因を低減することで高精度を実現します。 ●APC（オートパレットチェンジャー）システムを搭載し、機械の遊休時間を短縮します。 ●温度補正機能を内蔵し、さまざまな温度条件下でも最適な加工精度を確保します。
テーブルサイズ (mm)	W : 500 D : 500
ストローク(X) (mm)	800
ストローク(Y) (mm)	800
ストローク(Z) (mm)	830
ストローク(A) (°)	-120~20
ストローク(B) (°)	360
A/B軸最小割出し角度 (°)	0.001
主軸端面とテーブル中心の距離 (mm)	-50~750
スピンドルゲージラインとテーブル中心の距離 (mm)	70~900
床面からテーブル上面の距離 (mm)	1200
主軸テーパ	BBT40, HSK-A63
主軸回転数 (min-1)	15000
主軸用電動機	18, 37
制御装置メーカー	Simens
制御装置	840Dsl
最大ワーク寸法 (mm)	φ : 700 H : 500
最大積載質量 (kg)	500
機械サイズ (mm)	W : 3557 D : 6377 H : 3177
機械重量 (kg)	15000
早送り速度 (m/min)	X : 60 Y : 60 Z : 60
A軸送り速度 (m/min)	A : 50
B軸送り速度 (m/min)	B : 100
切削送り速度 (m/min)	20
工具本数 (本)	60, 90, 120
最大工具寸法(バイト) (mm)	□ : 75
最大工具寸法(スリーブ) (mm)	φ : 170
工具長さ (mm)	550
工具質量 (kg)	12
備考	主軸テーパのBBT-40は標準仕様、HSK-A63がオプションです。工具本数の60本は標準仕様、90本、120本がオプションです。
