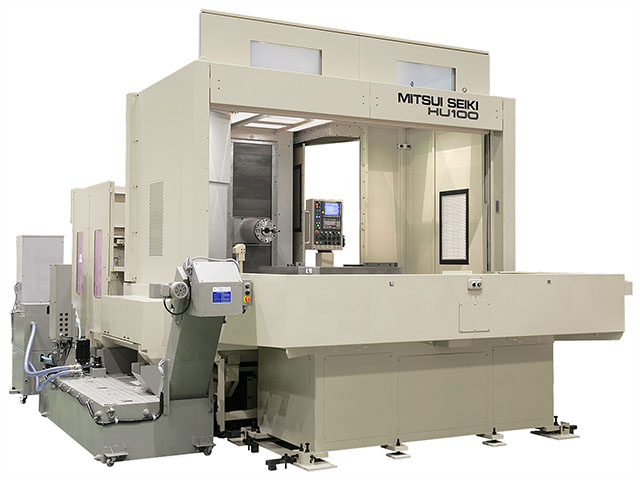

HU100(クイル)

お気に入りに追加
メーカー 三井精機工業株式会社
分類 横形マシニング
製品名 HU100(クイル)
テーブルサイズ
(mm)
 W : 1000 D : 1000
旋回テーブル割出し角度
(°)
 0.001
ストローク(X)
(mm)
 1300
ストローク(Y)
(mm)
 1000
ストローク(Z)
(mm)
 1000
ストローク(W)
(mm)
 300
ストローク(B)
(°)
 360
主軸テーパ
7/24テーパNo.50
主軸回転数 (min-1)
 15～3000
主軸最大トルク(短時間/連続)
(N･m)
 1593(25%ED)
主軸径(フロント側軸受内径)
(mm)
 φ : 110
主軸用電動機(短時間/連続)
(kW)
 AC26.5/22(30分/連続)
制御装置メーカー
FANUC
制御装置
31i-B5 Plus (15.2"カラーLCD タッチパネル PANEL i-H PRO）
最大ワーク寸法
(mm)
 φ : 1500 H : 1400
最大積載質量
(kg)
 3000
機械サイズ (mm)
 W : 5150 D : 7069 H : 3900
機械重量 (kg)
 30000
早送り速度 (m/min)
 W : 5 X : 20 Y : 15 Z : 15
切削送り速度
(m/min)
 X : 10 Y : 10 Z : 10
APC標準パレット数
2
工具本数 (本)
 60
工具径(隣接あり)
(mm)
 125
工具径(隣接なし)
(mm)
 240
工具長さ (mm)
 500
工具質量 (kg)
 25
使用工具(プルスタッド)
三井標準
位置決め精度
(mm)
 -0.003～0.003, -0.008～0.008
繰返し位置決め精度
(mm)
 -0.001～0.001
備考
・機械重量は、おおよその値です。
・位置決め精度-0.008～0.008mmはW軸の値です。
メーカーHP
お問い合わせ
