三井精機工業株式会社

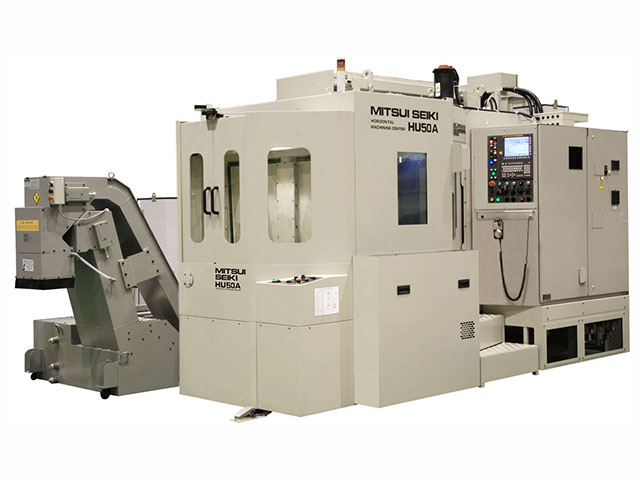

HU50A

お気に入りに追加
メーカー 三井精機工業株式会社
分類 横形マシニング
型番 HU50A
テーブルサイズ
(mm)
 W : 500 D : 500
旋回テーブル割出し角度
(°)
 1
ストローク(X)
(mm)
 720
ストローク(Y)
(mm)
 700
ストローク(Z)
(mm)
 650
ストローク(B)
(°)
 360
主軸テーパ
7/24テーパNo.40
主軸回転数 (min-1)
 15～8000
主軸径(フロント側軸受内径)
(mm)
 φ : 80
主軸用電動機(短時間/連続)
(kW)
 AC15/11(30分/連続)
主軸最大トルク(短時間/連続)
(N･m)
 138/119(30分/連続)
制御装置メーカー
FANUC
制御装置
31i-B5 Plus (15.0"カラーLCD タッチパネル PANEL i-H PRO）
最大ワーク寸法
(mm)
 φ : 800 H : 1000
最大積載質量
(kg)
 800
機械サイズ (mm)
 W : 3000 D : 4900 H : 3310
機械重量 (kg)
 15000
早送り速度 (m/min)
 X : 36 Y : 36 Z : 36
切削送り速度
(m/min)
 X : 20 Y : 20 Z : 20
APC標準パレット数
2
工具本数 (本)
 60
工具径(隣接あり)
(mm)
 125
工具径(隣接なし)
(mm)
 216
工具長さ (mm)
 400
工具質量 (kg)
 8
使用工具(プルスタッド)
三井標準
位置決め精度
(mm)
 -0.001～0.001
繰返し位置決め精度
(mm)
 -0.001～0.001
備考
・機械重量は、おおよその値です。
