工作機械
マシニングセンタ
5軸加工機
HU80A-5X
三井精機工業株式会社
HU80A-5X
お気に入りに追加
お問い合わせ
メーカー
三井精機工業株式会社
分類
5軸加工機
製品名

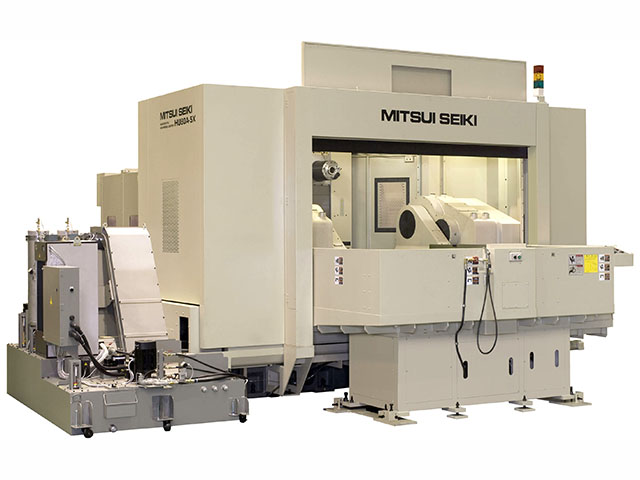

HU80A-5X
テーブルサイズ
(mm)
W : 800
D : 800
旋回テーブル割出し角度
(°)
0.001
ストローク(X)
(mm)
1200
ストローク(Y)
(mm)
1000
ストローク(Z)
(mm)
1050
ストローク(A)
(°)
-95~5
ストローク(B)
(°)
360
主軸テーパ
7/24テーパNo.50
主軸回転数
(min-1)
15~6000
主軸最大トルク(短時間/連続)
(N・m)
601/487(30分/連続)
主軸径(フロント側軸受内径)
(mm)
φ : 100
主軸用電動機(短時間/連続)
(kW)
AC18.5/15(30分/連続)
制御装置メーカー
FANUC
制御装置
31i-B5 Plus (15.2"カラーLCD タッチパネル PANEL i-H PRO)
最大ワーク寸法
(mm)
φ : 1200
H : 1000
最大積載質量
(kg)
1200
機械サイズ
(mm)
W : 5290
D : 6410
H : 3620
機械重量
(kg)
27000
早送り速度
(m/min)
X : 12
Y : 24
Z : 24
切削送り速度
(m/min)
X : 10
Y : 10
Z : 10
APC標準パレット数
2
工具本数
(本)
60
工具径(隣接あり)
(mm)
125
工具径(隣接なし)
(mm)
240
工具長さ
(mm)
450
工具質量
(kg)
25
使用工具(プルスタッド)
三井標準
位置決め精度
(mm)
-0.0015~0.0015
繰返し位置決め精度
(mm)
-0.001~0.001
備考
・機械重量は、おおよその値です。
メーカーHP
お問い合わせ
