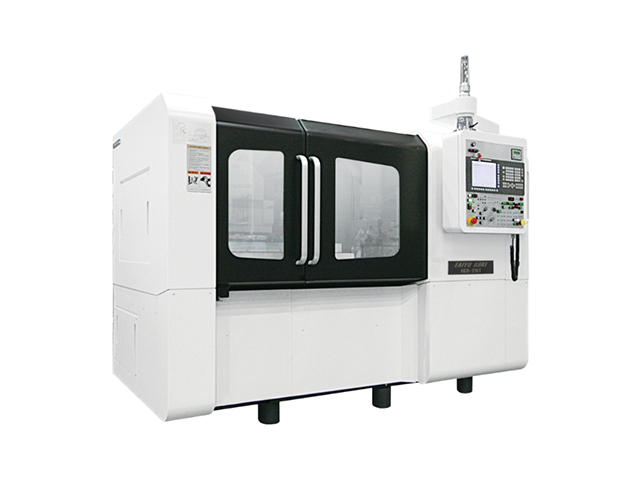

IGH-2NT
お気に入りに追加
お問い合わせ
メーカー
株式会社太陽工機
分類
内面研削盤
製品名
IGH-2NT
特長
●横形内面研削盤
●ターレット割出機能を持つ砥石台にスピンドルを2本標準装備した、ワーク長165対応の内面研削盤
●ワンチャッキングで内径、外径、端面、テーパ面の連続自動加工が可能
●砥石台固定式、スピンドル1本のNEタイプも用意(NEタイプについてはカタログをご確認ください)
●NC3軸ローダの自動化ユニットをオプションで用意。製造現場の自動化、省人化に対応
工作主軸台旋回角度
(°)
1, 16
最大加工径
(mm)
φ : 3~200
最大加工外径
(mm)
φ : 275
研削可能長さ
(mm)
150
ワーク長さ
(mm)
165, 465
主軸の振り
(mm)
φ : 300
砥石軸回転数(内研)
(min-1)
45000, 75000
砥石軸回転数(外研)
(min-1)
4400
床面サイズ
(mm)
W : 2650
D : 3115
備考
・ワーク長さ465mmはオプションです。
・工作主軸台旋回角度は、手前が1°、後方が16°です。
