工作機械
マシニングセンタ
横形マシニング

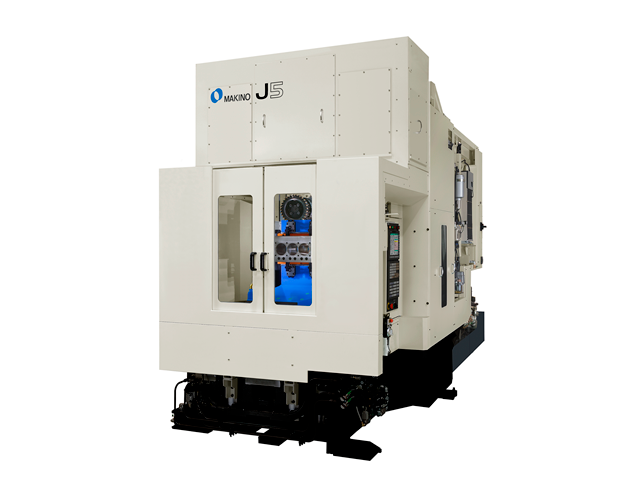

J5
株式会社牧野フライス製作所
J5
お気に入りに追加
お問い合わせ
カタログをダウンロード
メーカー
株式会社牧野フライス製作所
分類
横形マシニング
型番
J5
テーブルサイズ
(mm)
W : 500
D : 500
ストローク(X)
(mm)
800
ストローク(Y)
(mm)
650
ストローク(Z)
(mm)
650
ストローク(B)
(°)
360
主軸テーパ
HSK-A100
主軸回転数
(min-1)
10000, 14000, 15000
制御装置メーカー
牧野フライス製作所
制御装置
Professional L
最大ワーク寸法
(mm)
φ : 800
H : 940
最大積載質量
(kg)
600
床面サイズ
(mm)
W : 1800
D : 4400
機械サイズ
(mm)
H : 3170
機械重量
(kg)
13000
スルースピンドル圧
(MPa)
1.5, 3.0, 7.0
標準テーブル数
1
工具本数
(本)
16, 30, 40
備考
主軸回転数の14000, 15000はオプションです。 スルースピンドル圧の3.0, 7.0はオプションです。 最大ワーク寸法(φ, H)の項目は制限がありますので、お問い合わせください。 工具本数の30, 40はオプションです。 床面サイズ(W, D)はメンテナンススペースを含みません。詳細はお問い合わせください。 テーブル寸法・最大ワーク寸法は標準仕様のみ記載しています。詳細はお問い合わせください。
