カネテック株式会社

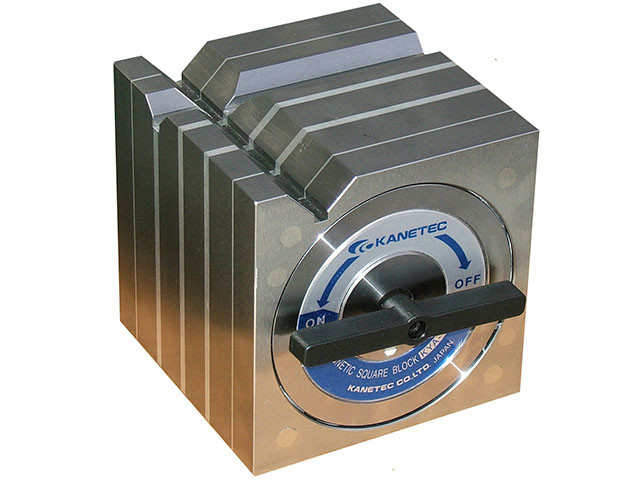

桝形ブロック KYA-13B

お気に入りに追加

メーカー	カネテック株式会社
分類	永磁ブロック
製品名	桝形ブロック KYA-13B
特長	■上面(V 面)、両側面の三面吸着が可能です。 ■切換レバーは脱着可能です。(六角穴対辺は 8mm) ■防滴、耐油構造です。 ■上面に吊上用のM8タップがあいています。(KYA-18B、20B のみ) ■特級精度仕上げにも対応致します。予めご相談下さい。
用途	■ケガキ、軽加工などの保持具 ■三次元測定機、及び各種計測、計測システムの保持具
使用可能径 (mm)	φ : 10～26, 10～40
寸法 (mm)	B : 125 L : 125 Le : 87 H : 125 a : 30
質量(kg)	14
吸着力(N)	250, 300
備考	・吸着力はV溝①が300N、V溝②が250Nです。V面でφ20丸鋼の場合によります。・使用可能径はV溝①がφ10～40mm, V溝②がφ10～26mmです。・精度につきましては画像の表を参照して下さい。・2面以上の吸着面に同時にワークを吸着させた場合は各々の吸着力が低下しますので、ご注意下さい。
メーカーHP
