株式会社ソディック

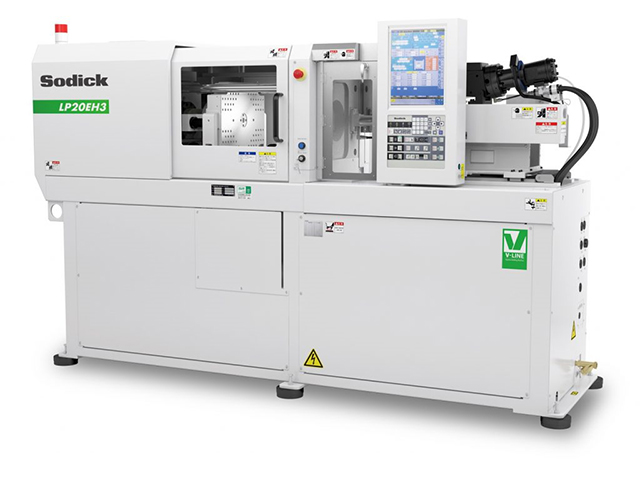

LP20EH3(2)

お気に入りに追加

メーカー	株式会社ソディック
分類	射出成形機
製品名	LP20EH3(2)
型開閉方式	電動サーボボールネジ
型締方式	直圧
最大型締力 (tnf)	196
タイバー間隔 (mm)	W : 310 L : 260
プラテン寸法 (mm)	W : 430 L : 360
デイライト (mm)	400
型開閉力(定格) (kN)	6.6
型開閉力(瞬時) (kN)	13.2
最小金型厚さ (mm)	150
エジェクト方式	電動サーボボールネジ
最大エジェクトストローク (mm)	50
エジェクター突出力 (kN)	7.3
エジェクター突出保持力 (kN)	4.3
適応プランジャー径 (mm)	12
射出容量 (cc)	4.5
最大射出圧力 (MPa)	288
射出率 (cm3/sec)	146
最大射出速度 (mm/sec)	1300
ノズル押付力 (kN)	4.9
ユニット移動ストローク (mm)	230
スクリュー径 (mm)	18
最大スクリュー回転数 (min-1)	370
定格スクリュトルク (N･m)	78
可塑化射出方式	スクリュプリプラ
可塑化能力 (kg/hour)	6.5
専用材料タンク容量 (L)	60
温度制御	6点
ヒータ容量(AC)	5
ACサーボモーター容量 (kW)	3.9
油圧ポンプ用ACサーボモーター容量 (kW)	4.4
油圧回路圧力 (MPa)	17.6
本体サイズ (mm)	W : 2000 D : 650 H : 1565
本体重量 (kg)	1000
備考	・デイライトは、最大型厚+最大ストロークの値です。・油圧回路圧力は、最大値です。・不断の研究により予告なく仕様の変更を行う場合があります。
