聖和精機株式会社

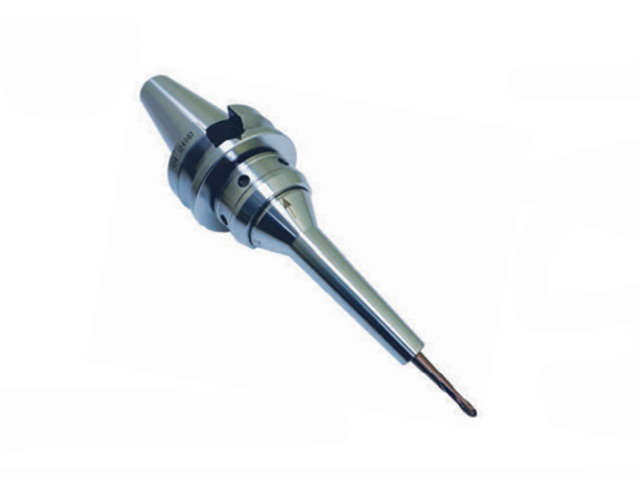

マイクロンチャックMシリーズ　BT/BBT30-HPC09M-130

お気に入りに追加

メーカー	聖和精機株式会社
分類	ミーリングコレットホルダ・ミーリングコレットチャック
製品名	マイクロンチャックMシリーズ　BT/BBT30-HPC09M-130
主軸・シャンク形状	BT30, BBT30
把握径 (mm)	φ : 9
刃具挿入量 (mm)	35
チャック先端部外径 (mm)	φ : 15
ホルダ長さ (mm)	130
最大主軸回転数 (min-1)	15000
質量 (kg)	0.8

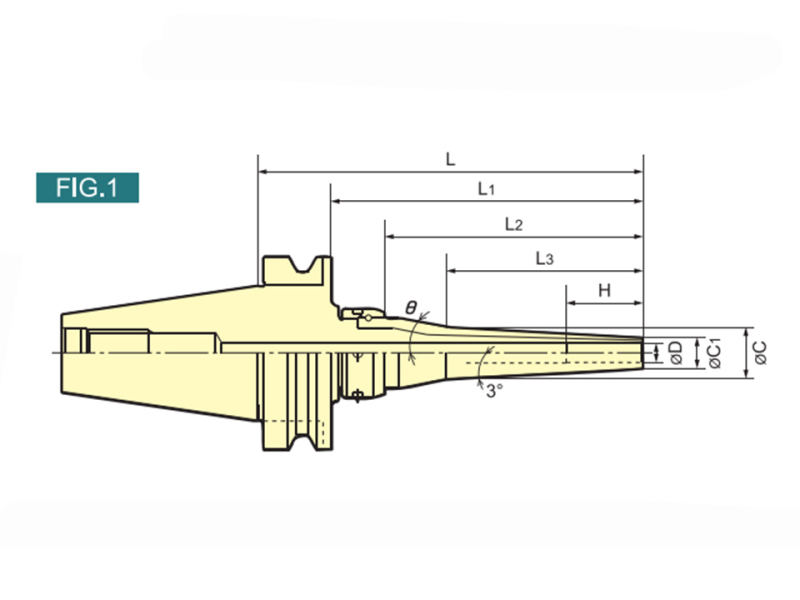

φD (mm)	9
L (mm)	130
L1 (mm)	108
L2 (mm)	84
L3 (mm)	67
φC (mm)	22
φC1 (mm)	15
最小刃具挿入量 (mm)	35
θ (°)	26
備考	・チャックレンチ・調整ネジは付属しておりません。・ドリルをご使用の際は調整ネジ及び調整ねじ穴付(特殊対応)が必要です。製作につきましては別途ご相談下さい。・表記の許容回転数は、機械の剛性と刃物のバランスに大きく左右されますので、表記中の回転数と異なる場合があります。・BBTは受注生産品です。・センタースルー対応は標準装備していますので、そのまま対応可能です。シャンクスルーにつきましては対応出来ません。・メネジなし貫通形状です。
