聖和精機株式会社

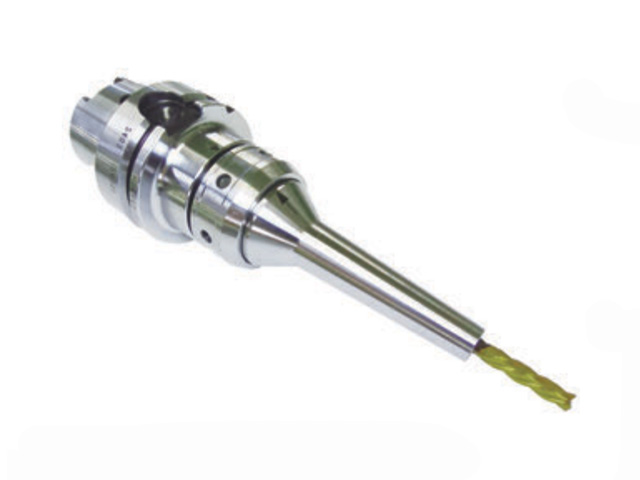

マイクロンチャックMシリーズ　HSKA63-HPC10M-150

お気に入りに追加

メーカー	聖和精機株式会社
分類	ミーリングコレットホルダ・ミーリングコレットチャック
製品名	マイクロンチャックMシリーズ　HSKA63-HPC10M-150
主軸・シャンク形状	HSKA63
把握径 (mm)	φ : 10
刃具挿入量 (mm)	35～50
チャック先端部外径 (mm)	φ : 16
ホルダ長さ (mm)	150
最大主軸回転数 (min-1)	15000
質量 (kg)	1.4

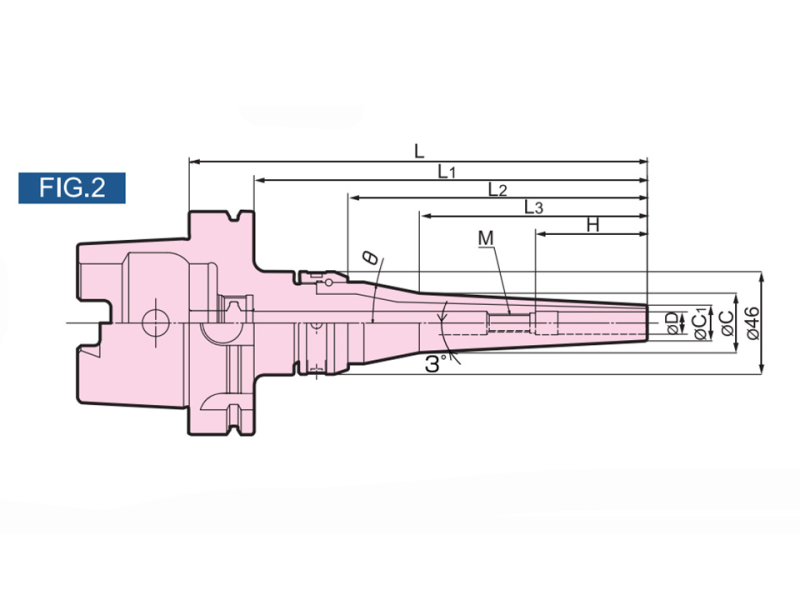

φD (mm)	10
L (mm)	150
L1 (mm)	124
L2 (mm)	84
L3 (mm)	67
φC (mm)	23
φC1 (mm)	16
H (mm)	50
最小刃具挿入量 (mm)	35
調整量 (mm)	35～50
M	M8
θ (°)	24
備考	・クーラントパイプは付属されております。(固定式) ・チャックレンチ・調整ネジは付属しておりません。・ドリルをご使用の際は調整ネジ及び調整ねじ穴付(特殊対応)が必要です。製作につきましては別途ご相談下さい。・表記の許容回転数は、機械の剛性と刃物のバランスに大きく左右されますので、表記中の回転数と異なる場合があります。・センタースルー対応は標準装備していますので、そのまま対応可能です。シャンクスルーにつきましては対応出来ません。
